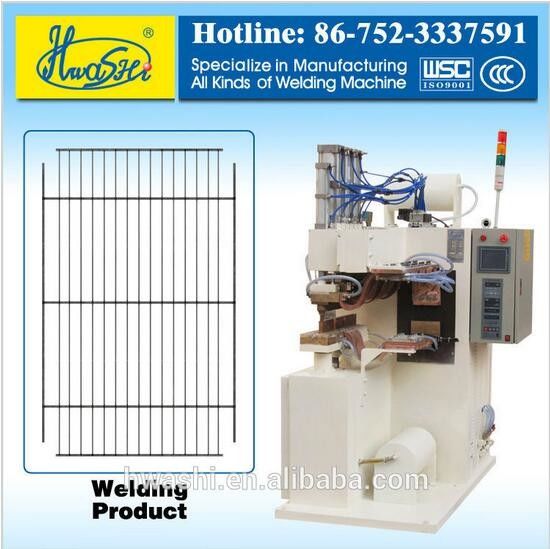

मल्टी-पॉइंट स्पॉट वेल्डिंग मशीनरी वेल्डेड तार मेष के लिए इंडस्ट्री जैसे रीनफोर्सीिंग बाड़ और पशु केज
विवरण
स्वत: खिला प्रणाली के साथ गैन्ट्री टाइप वेल्डिंग मशीन। कार्यकर्ता को केवल फीडर पर सामग्री डालने और प्रारंभ बटन दबाए जाने की आवश्यकता होती है, फिर मशीन स्वत: वेल्डिंग आयोजित करेगी। मशीन दोनों स्वत: खिला प्रणाली से सुसज्जित है, और वेल्डिंग दूरी स्वतंत्र रूप से समायोजित किया जा सकता है। फीडर आगे और आगे बढ़ेंगे और स्वचालित रूप से वेल्डिंग आचरण करेंगे। यह मशीन कई स्थानों के साथ तार जाल के बैच वेल्डिंग के लिए उपयुक्त है।
मशीन संरचना
1. मुख्य शरीर : गैन्ट्री प्रकार संरचना के साथ प्रबलित विशेष डिजाइन स्टील संरचना शरीर को अपनाना। नमूना के अनुसार, यह वेल्डिंग सिर के 12 समूहों के साथ बनाया गया है। अधिकतम वेल्डिंग चौड़ाई 1200 मिमी है जबकि अधिकतम वेल्डिंग लंबाई 3680 मिमी है। यह तेजी से गति वेल्डिंग आयोजित करते समय मुख्य शरीर की स्थिर तीव्रता को सुनिश्चित करने के लिए गुरुत्वाकर्षण के उचित तनाव केंद्र को गोद लेता है। इस बीच, यह तनाव के लिए समर्थन बिंदु और अन्य कार्यों के लिए काम मंच प्रदान कर सकता है।
2. पावर स्रोत सिस्टम: वेल्डिंग पावर स्रोत के रूप में 150 केवीए के विशेष प्रतिरोध वेल्डिंग ट्रांसफार्मर के 2 सेट अपनाने। सिंगल स्पॉट वेल्डिंग निरंतर कर्तव्य चक्र दर 25% है; आउटपुट चालू 45000 ए से बड़ा है कार्यकारी मानक GB / 15578-2008; जबरन तापमान नियंत्रण के चुंबकीय पारगम्यता शीतलक जल सिलिकॉन स्टील शीट 12000 जीएस से बड़ा है; विशेष ठंडा पानी subloop; यह सुनिश्चित कर सकता है कि पूरे मशीन की वर्तमान उत्पादन वेल्डिंग निरंतर और शक्तिशाली है ताकि उच्च गुणवत्ता, उच्च दक्षता, स्थिर वेल्डिंग स्पॉट प्राप्त हो सके।
3. वेल्डिंग कंट्रोल सिस्टम: स्वयं विकसित बुद्धिमान माइक्रो कंप्यूटर त्वरित प्रतिक्रिया स्पर्श नियंत्रक, सभी डिजिटल नियंत्रण, सरल और स्पष्ट परिचालन इंटरफ़ेस को अपनाना। स्वत: परीक्षण और क्षतिपूर्ति जो स्थिति की गारंटी दे सकता है कि मशीन काम पर होगी, जब वर्तमान मूल्य पूर्व निर्धारित आंकड़ों में होता है ताकि वेल्डिंग प्रभाव की स्थिरता और ढीली वेल्डिंग और ठंडे संयुक्त जैसे अवांछनीय घटनाओं की प्रभावी रोकथाम सुनिश्चित हो सके। त्वरित प्रतिक्रिया और नियंत्रण की उच्च परिशुद्धता की विशेषताएं आपको वेल्डिंग स्पॉट की उच्च गुणवत्ता प्राप्त करने में मदद कर सकती हैं।
4. पी ressurized तंत्र: दबाव स्रोत के रूप में डबल परत सिलेंडर अपनाने जो आयातित विद्युत चुम्बकीय वाल्व की अच्छी गुणवत्ता के द्वारा नियंत्रण और इलेक्ट्रोड टिप दबाव के लिए परिशुद्धता machined रैखिक स्लाइड के साथ समन्वित। वेल्डिंग मशीन की स्थिरता सुनिश्चित करने के लिए प्रत्येक वेल्डिंग सिर का दबाव स्वतंत्र रूप से समायोजित किया जा सकता है। काम करने के तरीके को अपनाने के लिए नीचे की ओर से तनाव को अच्छी तरह से संपर्क करने की गारंटी देने के लिए, बिना सीधा, लगातार माध्यमिक सर्किट के प्रतिरोध मान और वेल्डिंग ट्रांसफार्मर की वर्तमान उत्पादन के स्थिर संचरण की गारंटी है। वेल्डिंग स्पॉट की उच्च कुशल और अच्छी गुणवत्ता प्राप्त करने की गारंटी
5. निर्वहन संरचना: उत्पाद को निर्वहन करने के लिए मिलाते सिलेंडर को अपनाना। जब वेल्डिंग खत्म होते हैं और डिस्चार्ज क्षेत्र में प्रवेश करते हैं, तो सिलेंडर ऊपर उठाने के लिए वेल्डिंग के काम के टुकड़े मोल्ड से उतारेंगे और ढीले करेंगे। एक्स, एक्स समायोज्य बढ़ते तरीके को अपनाने जो विभिन्न उत्पादों के निर्वहन के लिए सुविधाजनक है।
आपके उत्पादों के अनुसार, बिजली 75/100/150 / 200KVA हो सकती है
विनिर्देशन
आदर्श | डब्ल्यूएल-एसक्यू-150 के × 2 |
इनपुट वोल्टेज | दो चरण 380 वी |
आगत बहाव | 400 ए |
आउटपुट वोल्टेज | 12 वी |
जल दबाव की आवश्यकता | ≥ 1 किलो / सेमी चौराहे |
वेल्डिंग प्रभावी चौड़ाई | 2000 मिमी |
वेल्डिंग प्रभावी लंबाई | प्रतिबंधित नहीं |
फीडर गति चल रहा है | 500 मिमी / सेकंड |
ऊपरी वेल्डिंग सिलेंडर | ¢ 100x100 मिमी |
लोअर वेल्डिंग सिलेंडर | ¢ 160x100 मिमी |
* ********************************************************************************************************************************** ****************************************************************************************************
हम आपके अनुरोध / ड्राइंग के अनुसार वेल्डिंग उपकरणों को डिजाइन और निर्माण कर सकते हैं, कृपया हमसे संपर्क करें, हम आपको एक सूट समाधान प्रदान करेंगे और सफलता के लिए आपकी सहायता करेंगे।
आवेदन
सतत वेल्डिंग तार जाल जिसका चौड़ाई 2000 मिमी के भीतर है, लंबाई सीमित नहीं है।
1.This गैन्ट्री पंक्ति वेल्डिंग मशीन तार जाल के तेजी से उत्पादन में विशेष है। यह अधिक वाई वायर और कम एक्स वायर के साथ उत्पाद के लिए उपयुक्त है।
2. वेल्डिंग पावर स्रोत तीन चरण है वेल्डिंग पद्धति 12-वेल्डिंग सिर के साथ एक-तरफ़ा डबल-लेयर स्वचालित स्टेपिंग फीडिंग है। (अपने उत्पाद के अनुसार समायोज्य)
3. प्रभावी वेल्डिंग चौड़ाई 0 ~ 2200 मिमी के भीतर है जबकि प्रभावी वेल्डिंग लंबाई 3000 मिमी है । (आपके उत्पाद के अनुसार समायोजित कर सकते हैं)
कार्य विकल्प:
1. बिजली की आपूर्ति:
प्रकार: तीन चरण एमएफ डीसी बिजली आपूर्ति प्रणाली या दो चरण एसी बिजली आपूर्ति प्रणाली
मात्रा: बिजली आपूर्ति प्रणाली का एक सेट या बिजली आपूर्ति प्रणाली के दो सेट (डबल दक्षता)
2. फीडर: डबल-परत स्वचालित फीडर (साइकल काम करना, सर्वो मोटर के माध्यम से सटीक कदम की स्थिति) या मैनुअल फीडर
3. डिवाइस उतारने: स्वचालित उतराई डिवाइस या मैनुअल अनलोडिंग डिवाइस
4. स्वचालित झुका डिवाइस
5. स्वचालित सीधे और काटने की मशीन
