ह्वाशी गैन्ट्री मल्टी-हेड वायर मेष वेल्डर | हाई-स्पीड रो वेल्डिंग सिस्टम

ह्वाशी गेंट्री मल्टीहेड वायर मेष वेल्डर का परिचयएक उच्च उत्पादन वाली वेल्डिंग प्रणाली जिसमें एक साथ पंक्ति वेल्डिंग के लिए एक चलती गैन्ट्री बीम पर लगाए गए कई वेल्डिंग हेड होते हैं।एक ही स्ट्रोक में संपर्क बिंदुओं की एक पूरी पंक्ति को वेल्ड करने में सक्षमइस मशीन से जाल पैनल उत्पादन में तेजी आती है। वैकल्पिक दो-परत या द्विदिशात्मक रैक प्रणाली ऑपरेटर के न्यूनतम हस्तक्षेप के साथ निरंतर स्वचालित वेल्डिंग चक्रों को सक्षम करती है।

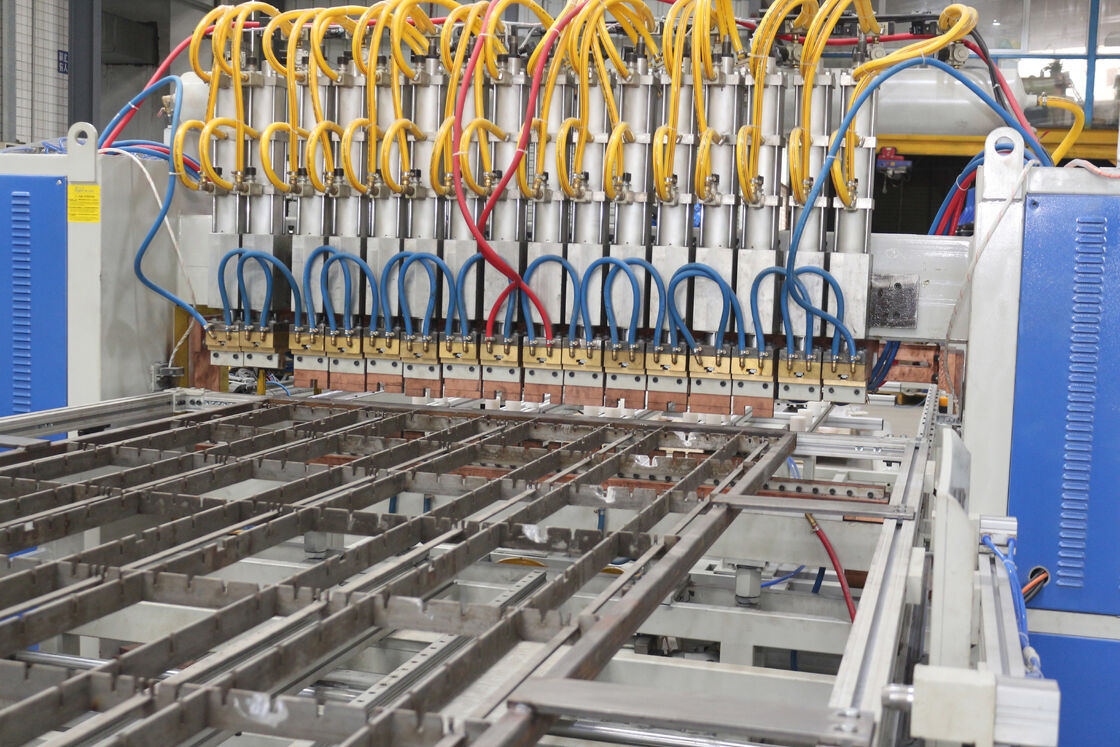

Hwashi गैन्ट्री बहु सिर तार जाल वेल्डर के लिए इंजीनियर किया गया हैउच्च गति पंक्ति वेल्डिंगतार जाल उत्पादन में। कई वेल्डिंग सिर एकचलती गैन्ट्री बीमजो वेल्डिंग बिंदुओं के बीच की दूरी को भिन्न करने के लिए क्षैतिज रूप से समायोजित किया जा सकता है, बिना टूलींग बदले विभिन्न जाल विनिर्देशों को समायोजित करता है।

प्रणाली समर्थन करता हैदो या अधिक एमएफडीसी वेल्डिंग पावर सप्लाईसमानांतर में काम कर रहे हैं, प्रत्येक सिर एक ही समय में लगातार वेल्डिंग करंट प्रदान करता है।इसका मतलब है कि तारों की एक पूरी पंक्ति को एक ही पास में पूरा किया जा सकता है, जो एकल सिर अनुक्रमिक वेल्डिंग की तुलना में चक्र समय को काफी कम करता है.

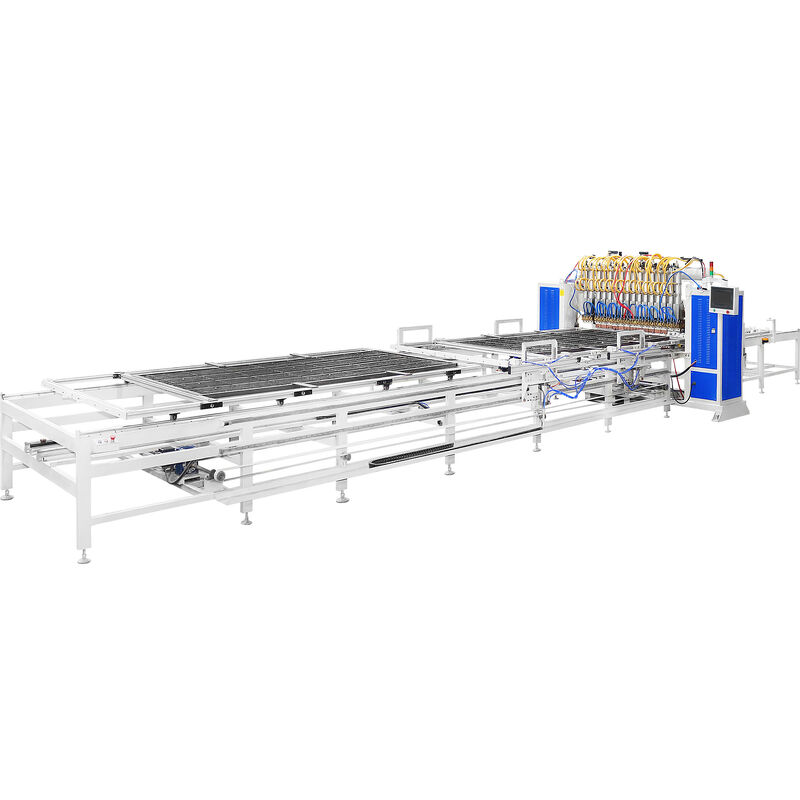

ददो-स्तर या द्विदिश रैक प्रणालीनिरंतर उत्पादन की अनुमति देता हैः एक सामग्री रैक वेल्डिंग क्षेत्र में प्रवेश करता है जबकि दूसरा लोड किया जा रहा है, और कार्यशाला के लेआउट को अनुकूलित करने के लिए सामग्री प्रवाह की दिशा को उलट दिया जा सकता है।ऑपरेटर बस फिटिंग पर तार लगाते हैं, चक्र शुरू करें, और तैयार पैनल को हटा दें।

यह मशीन निर्माताओं के लिए आदर्श विकल्प हैबड़ी मात्रा में मानक जाल उत्पादजहां गति और स्थिरता सर्वोपरि है।

बहु-प्रमुख गंट्री प्रणाली सिंक्रनाइज्ड समानांतर संचालन के माध्यम से उच्च गति वाली पंक्ति वेल्डिंग प्राप्त करती हैः

1. तार का स्थानऑपरेटरों ने मेष विनिर्देश के अनुसार फिटिंग रैक पर अनुदैर्ध्य और अनुदैर्ध्य तारों को व्यवस्थित किया
2. हेड स्पेसिंग समायोजनगंट्री बीम पर वेल्डिंग सिर तारों की दूरी से मेल खाने के लिए क्षैतिज रूप से स्थित हैं
3. बीम पोजिशनिंगगंट्री बीम वाई-अक्ष के साथ चलती है ताकि तारों के पहले पंक्ति के साथ संरेखित हो सके
4. एक साथ पंक्ति वेल्डिंगसभी घुड़सवार वेल्डिंग सिर एक साथ उतरते हैं, एक बार में पंक्ति में हर चौराहे के लिए एमएफडीसी वर्तमान वितरित करते हैं
5. बीम ट्रैवर्सपंक्ति पूरी होने के बाद, गैन्ट्री बीम अगले पंक्ति की स्थिति में आगे की ओर इंगित करता है
6. पंक्ति-दर-पंक्ति पूरा होनायह प्रक्रिया तब तक दोहराई जाती है जब तक सभी पंक्तियाँ वेल्डेड नहीं हो जातीं, जिससे पूरा पैनल बन जाता है
7. पैनल अनलोडिंग और रैक स्विचसमाप्त पैनल हटा दिया जाता है; प्रणाली पूर्व-लोड दूसरे रैक पर स्विच कर सकते हैं अगर द्विदिशात्मक मोड सक्रिय है
