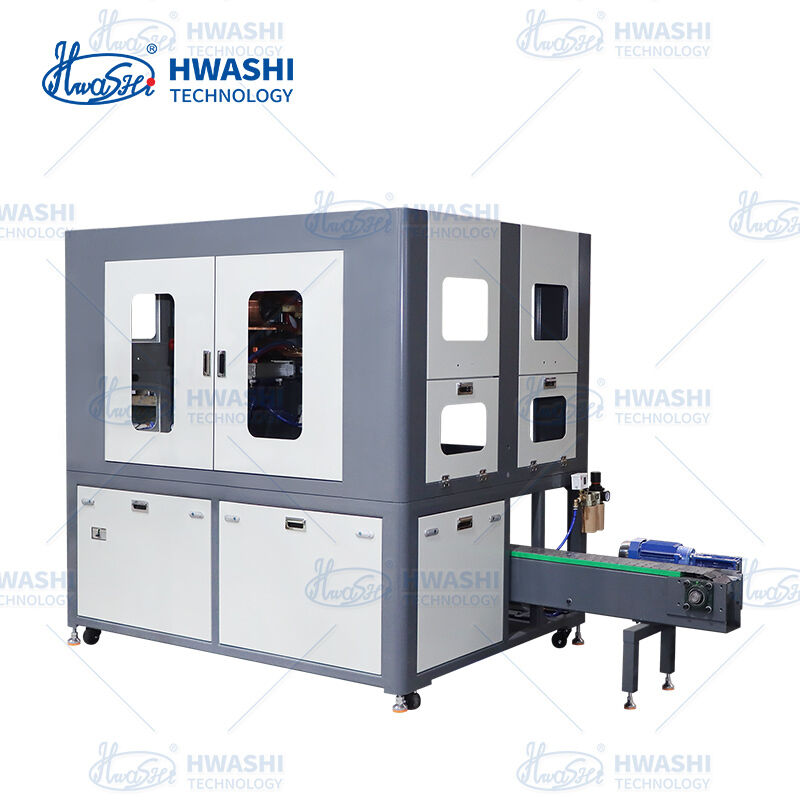

सीसीडी औद्योगिक कैमरा आवास वेल्डिंग मशीन सीसीडी विजन-निर्देशित परिशुद्धता के साथ

The Hwashi CCD Industrial Camera Housing Fully Automatic Circular Seam Welding Machine is a high-precision resistance seam welding system engineered specifically for the mass production of CCD industrial camera enclosures. सीसीडी दृष्टि आधारित संरेखण, सर्वो-चालित रोलिंग और सटीक प्रतिरोध वेल्डिंग को एक एकल स्वचालित कार्यप्रवाह में एकीकृत करके,यह मशीन मैनुअल हस्तक्षेप को समाप्त करती है और उप-0 के साथ वेल्ड सीम प्रदान करती है.02 मिमी की दोहरावशीलता औद्योगिक दृष्टि उपकरण निर्माताओं द्वारा अपेक्षित कठोर आयामी और कॉस्मेटिक मानकों को पूरा करती है।

ह्वाशी के उद्योग-विशिष्ट वेल्डिंग प्लेटफॉर्म (行业应用专机) के हिस्से के रूप में, this solution leverages 25 years of resistance welding expertise and 100+ proprietary patents to serve the rapidly growing CCD/CMOS industrial camera market — where housing integrity directly impacts optical alignment, आईपी रेटिंग अनुपालन, और दीर्घकालिक विश्वसनीयता।

• पता लगाने की सटीकताः ±0.01 मिमीऔद्योगिक सीसीडी कैमरा वेल्डिंग से पहले वास्तविक समय में सीम की स्थिति का पता लगाता है
• दोहराने की स्थिति सटीकताः ≤±0.02mmसर्वो मोटर + गेंद पेंच / रैखिक मोटर ड्राइव माइक्रोन स्तर की स्थिरता सुनिश्चित करता है
• स्वचालित किनारे का पता लगाने और सीम ट्रैकिंग अपस्ट्रीम बनाने के लिए सहिष्णुता की भरपाई
• प्रत्येक आवास संस्करण के लिए कस्टम फिक्स्चर की आवश्यकता को समाप्त करता है CCD प्रणाली स्वचालित रूप से भाग ज्यामिति की पहचान करती है

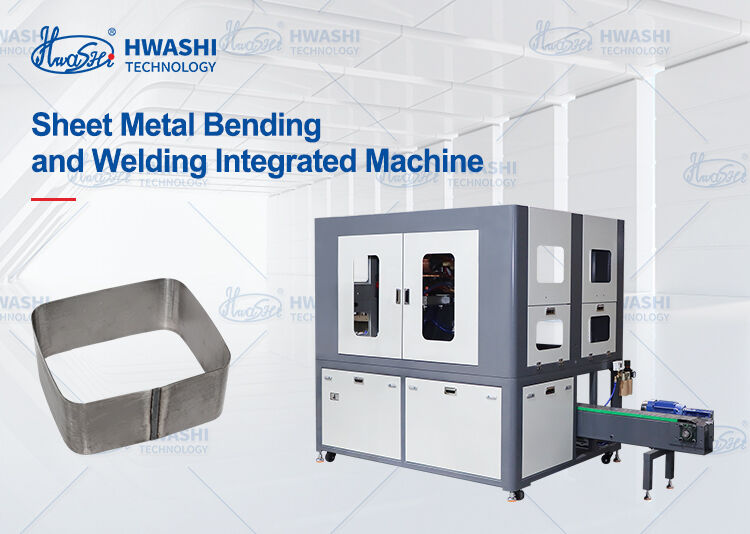

• एकीकृत कार्यप्रवाहः ऑटो-लोड → सीसीडी निरीक्षण → रोल-फॉर्म → सीम वेल्ड → अनलोड
• रेसिपी प्रबंधन और ट्रेसेबिलिटी के लिए एचएमआई टच स्क्रीन के साथ पीएलसी + पीसी दोहरी नियंत्रण वास्तुकला
• सर्वो-ड्राइव रोलिंग पूरे सर्कुलर सीम में समान गति और दबाव सुनिश्चित करता है
• एक्स-अक्ष स्ट्रोकः 300 मिमी / वाई-अक्ष स्ट्रोकः 200 मिमी

स्वचालित उत्पादन प्रक्रियाः

चरण 1: सीसीडी निरीक्षण

चरण 2: ऑटो प्लेट फ़ीडिंग

चरण 3: ऑटो रोल-मोल्डिंग

चरण 4: ऑटो सीम वेल्डिंग

चरण 5: ऑटो अनलोडिंग

• हेर्मेटिक सीम वेल्ड IP65/IP67 कैबिनेट सीलिंग आवश्यकताओं को पूरा करता है
• न्यूनतम गर्मी प्रभावित क्षेत्र आवास आयामी सटीकता और सतह खत्म को संरक्षित करता है
• कोई छिड़काव नहीं, कोई ऑक्सीकरण विकृति नहीं ️ कैमरा आवासों की स्वच्छ कॉस्मेटिक उपस्थिति के लिए महत्वपूर्ण
• वेल्ड स्थिरता बिना पुनर्मिलन के डाउनस्ट्रीम प्रक्रियाओं (लेंस माउंटिंग, सेंसर कैलिब्रेशन) को सक्षम करती है

• सीसीडी विजन सिस्टम स्वचालित रूप से विभिन्न आवास आकारों को पहचानता है ️ कोई यांत्रिक समायोजन की आवश्यकता नहीं है
• त्वरित उत्पाद परिवर्तन के लिए संग्रहीत पैरामीटर व्यंजनों (मिश्रित मॉडल उत्पादन के लिए आदर्श)
• एल्यूमीनियम, स्टेनलेस स्टील (SUS304/316) और लेपित स्टील के साथ संगत
• तालिका अधिकतम भारः 10 किलोग्राम छोटे कैमरा निकायों और बड़े लेंस बैरल असेंबली दोनों के लिए उपयुक्त

• नाममात्र शक्तिः ≤5kW ️ लेजर या TIG विकल्पों की तुलना में काफी कम ऊर्जा खपत
• उच्च कार्य चक्र संचालन के लिए ट्रांसफार्मर और वेल्ड पहियों पर मजबूर पानी ठंडा
• एकल ऑपरेटर पर्यवेक्षण केवल लोड/अनलोड, सभी वेल्डिंग मापदंडों ऑटो-नियंत्रित
• कॉम्पैक्ट पदचिह्नः 1,850 * 1,500 * 1,910 मिमी
