वायर ट्यूब कंडेनसर उत्पादन लाइन के लिए 600-1000 मिमी की समायोज्य प्रभावी चौड़ाई के साथ स्वचालित उच्च गति कंडेनसर वेल्डिंग मशीन और एमएफ डीसी ट्रांसफार्मर

वायर ट्यूब कंडेनसर उत्पादन लाइन के लिए 600-1000 मिमी की समायोज्य प्रभावी चौड़ाई के साथ स्वचालित उच्च गति कंडेनसर वेल्डिंग मशीन और एमएफ डीसी ट्रांसफार्मर

Name: वायर ट्यूब कंडेनसर उत्पादन लाइन के लिए 600-1000 मिमी की समायोज्य प्रभावी चौड़ाई के साथ स्वचालित उच्च गति कंडेनसर वेल्डिंग मशीन और एमएफ डीसी ट्रांसफार्मर
Brand: GUANGDONG HWASHI TECHNOLOGY INC.
SKU: WL-वर्ग-MF160Kx2
Price: 375,000.00 USD
Availability: InStock

उच्च गति कंडेनसर वेल्डिंग मशीन

स्थिर चौड़ाई कंडेनसर वेल्डर

एमएफ डीसी ट्रांसफार्मर वेल्डिंग मशीन

उत्पत्ति के प्लेस:

चीन

ब्रांड नाम:

HWASHI

प्रमाणन:

मॉडल संख्या:

WL-वर्ग-MF160Kx2

संपर्क करें

एक उद्धरण का अनुरोध करें

उत्पाद विवरण

प्रोडक्ट का नाम:

रेफ्रिजरेटर तार ट्यूब कंडेनसर उत्पादन लाइन मशीन वेल्डिंग झुकने मशीन धातु तार प्रसंस्करण

आयाम(एल*डब्ल्यू*एच):

5000x2400x2200 मिमी

वज़न:

2500kg

प्रभावी वेल्डिंग चौड़ाई:

600-1000 मिमी (अनुकूलित)

गारंटी:

1 वर्ष

ट्रांसफार्मर:

एमएफ डीसी ट्रांसफार्मर

भुगतान और शिपिंग शर्तें

न्यूनतम आदेश मात्रा

1 सेट

मूल्य

बातचीत योग्य

पैकेजिंग विवरण

एफसीएल के लिए पीवीसी फिल्म का समुद्र योग्य लकड़ी का पैकेज

प्रसव के समय

आपका भुगतान प्राप्त करने के 30 - 60 कार्य दिवस बाद

भुगतान शर्तें

एल/सी,टी/टी

आपूर्ति की क्षमता

प्रति माह 50 सेट

संबंधित उत्पाद

वीडियो

वायर ट्यूब कंडेनसर उत्पादन लाइन के लिए 600-1000 मिमी की समायोज्य प्रभावी चौड़ाई के साथ स्वचालित उच्च गति कंडेनसर वेल्डिंग मशीन और एमएफ डीसी ट्रांसफार्मर

सर्वोत्तम मूल्य प्राप्त करें

वीडियो

वायर ट्यूब कंडेनसर उत्पादन लाइन के लिए 600-1000 मिमी की समायोज्य प्रभावी चौड़ाई के साथ स्वचालित उच्च गति कंडेनसर वेल्डिंग मशीन और एमएफ डीसी ट्रांसफार्मर

सर्वोत्तम मूल्य प्राप्त करें

वीडियो

वायर ट्यूब कंडेनसर उत्पादन के लिए समायोज्य प्रभावी चौड़ाई और एमएफडीसी बिजली आपूर्ति के साथ स्वचालित हाई-स्पीड कंडेनसर वेल्डिंग मशीन

सर्वोत्तम मूल्य प्राप्त करें

वीडियो

पूरी तरह से स्वचालित आयरनिंग बोर्ड विनिर्माण लाइन कच्चे ट्यूब से तैयार उत्पाद तक, शून्य मैनुअल हैंडलिंग

सर्वोत्तम मूल्य प्राप्त करें

संपर्क करें

+86-13380655800

export_trade@hwashi.com

86-752-3528326

अभी संपर्क करें

उत्पाद वर्णन

समायोज्य प्रभावी चौड़ाई के साथ स्वचालित उच्च गति कंडेनसर वेल्डिंग मशीन

उत्पाद का अवलोकन

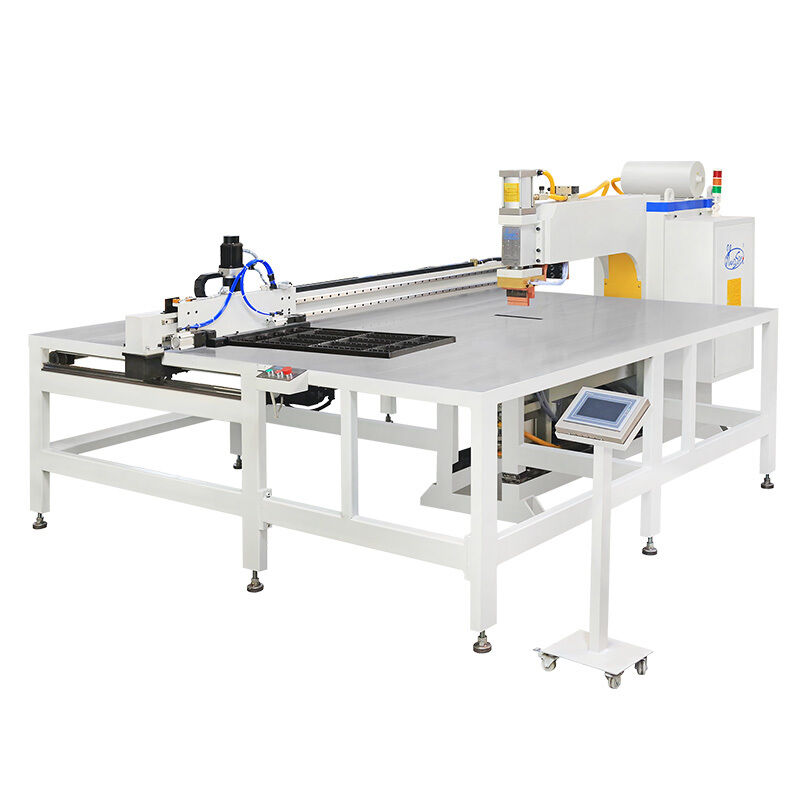

स्वचालित हाई स्पीड कंडेनसर वेल्डिंग मशीन एक गैन्ट्री प्रकार की बहु-हेड स्पॉट वेल्डिंग प्रणाली है जिसे उच्च मात्रा में वायर-ऑन-ट्यूब (डब्ल्यूओटी) कंडेनसर निर्माण के लिए इंजीनियर किया गया है।विशेष रूप से रेफ्रिजरेटर के लिए डिज़ाइन किया गया, फ्रीजर और वाणिज्यिक प्रशीतन उत्पादन लाइनों, यह मशीन औद्योगिक पैमाने पर सटीक, सुसंगत तार-टू-ट्यूब वेल्ड प्रदान करती है।

कई सिंक्रनाइज्ड वेल्डिंग हेड और एक सर्वो-ड्राइव डबल-लेयर फीडिंग सिस्टम से लैस, मशीन सामग्री लोड करने के बाद पूरे वेल्डिंग चक्र को स्वचालित रूप से निष्पादित करती है।समायोज्य प्रभावी वेल्डिंग चौड़ाई कंडेनसर पैनल के आकार की एक विस्तृत श्रृंखला को समायोजित करता है, उत्पाद विनिर्देशों के बीच विशेष उपकरण परिवर्तनों की आवश्यकता को समाप्त करता है।

मुख्य लाभ

पूरी तरह से स्वचालित वेल्डिंग चक्र
एक बार जब ऑपरेटर सामग्री लोड करता है और प्रेस शुरू होता है, तो मशीन पूरी वेल्डिंग अनुक्रम को स्वायत्त रूप से निष्पादित करती है।दो-परत फीडिंग प्रणाली निर्बाध बैच उत्पादन के लिए एक साथ लोडिंग और वेल्डिंग संचालन की अनुमति देता है.
समायोज्य प्रभावी वेल्डिंग चौड़ाई
स्वतंत्र रूप से समायोज्य चौड़ाई मैकेनिकल संशोधन के बिना विभिन्न कंडेनसर विनिर्देशों को समायोजित करती है, एक मशीन के साथ संकीर्ण से चौड़े पैनलों को संभालती है।

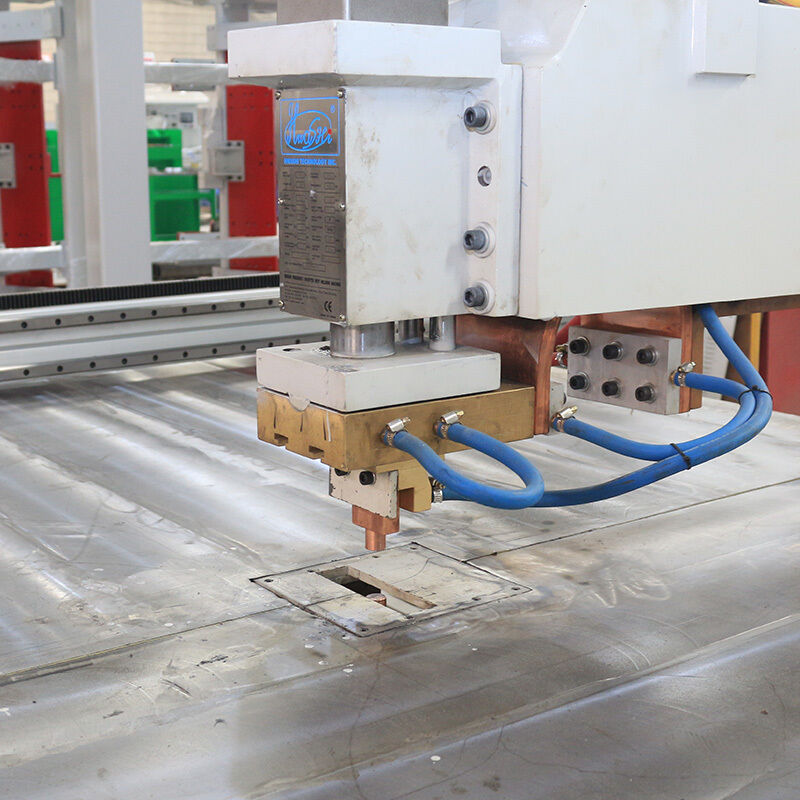

मल्टी-हेड गैन्ट्री वेल्डिंग सिस्टम
एकाधिक वेल्डिंग हेड एक साथ काम करते हैं, व्यक्तिगत रूप से नियंत्रित मापदंडों के साथ एकल-हेड विकल्पों की तुलना में चक्र समय को नाटकीय रूप से कम करते हैं।
बुद्धिमान वेल्डिंग पैरामीटर प्रबंधन
101 संग्रहीत वेल्डिंग मॉडल त्वरित-परिवर्तन क्षमता के साथ, 3 चयन योग्य दबाव वाले वक्र, पीएलसी द्वारा रंग टच स्क्रीन एचएमआई के साथ नियंत्रित, और पासवर्ड-संरक्षित पैरामीटर भंडारण।
एमएफडीसी पावर के साथ बेहतर वेल्ड गुणवत्ता
मध्यम आवृत्ति इन्वर्टर सी.सी. बिजली आपूर्ति सटीक वर्तमान समायोजन, उच्च शक्ति कारक (0.85-0.90), तीन-चरण संतुलित भार, और अधिकतम माध्यमिक शॉर्ट-सर्किट वर्तमान 40 केए तक प्रदान करती है।
फैक्ट्री स्थितियों में वोल्टेज स्थिरता
अंतर्निहित नेटवर्क वोल्टेज फ्लोटिंग मुआवजा ± 10% के इनपुट पावर उतार-चढ़ाव के साथ भी स्थिर आउटपुट वोल्टेज (± 3%) सुनिश्चित करता है।

तकनीकी विनिर्देश

पैरामीटर	विनिर्देश
मॉडल	WL-SQ-150K*2 (अनुकूलित)
इनपुट पावर	तीन चरण 380V±10% 50/60Hz
नामित क्षमता	150 केवीए * 2 (अनुकूलन योग्यः 100 केवीए, 160 केवीए)
नामित कार्य चक्र	50%
अधिकतम माध्यमिक शॉर्ट सर्किट करंट	40 केए
प्रभावी वेल्डिंग लंबाई	1500 मिमी (2000 मिमी तक अनुकूलित)
प्रभावी वेल्डिंग चौड़ाई	600 मिमी (अनुकूलन योग्यः 600-1200 मिमी, दो-क्षेत्र उपलब्ध)
स्वचालित गति गति	200-500 मिमी/सेकंड (समायोज्य)
नियंत्रण मोड	पीएलसी + टच स्क्रीन एचएमआई
शीतलन प्रणाली	पानी से ठंडा (ट्रांसफार्मर, थाइरिस्टोर, इलेक्ट्रोड)

आवेदन

उद्योग	विशिष्ट उत्पाद
घरेलू रेफ्रिजरेटर	तार-पर-ट्यूब कंडेनसर, त्वचा कंडेनसर
वाणिज्यिक प्रशीतन	डिस्प्ले कूलर कंडेनसर, बोतल कूलर कंडेनसर
फ्रीजर	थोक फ्रीजर कंडेनसर, ऊर्ध्वाधर फ्रीजर कंडेनसर
एयर कंडीशनिंग	कंडेनसर पैनल, वाष्पीकरक कॉइल
हीट एक्सचेंजर	विभिन्न एचवीएसी अनुप्रयोगों के लिए तार-पर-ट्यूब हीट एक्सचेंजर
ओईएम उपकरण निर्माण	बंडी ट्यूब / तांबे ट्यूब के लिए तार के बैच वेल्डिंग

वेल्डेबल सामग्री

बंडी ट्यूब के लिए स्टील के तार (邦迪管)
स्टील के तार से स्टील के ट्यूब तक
तांबे के तार से तांबे के ट्यूब तक
एल्यूमीनियम तार से एल्यूमीनियम ट्यूब (सही इलेक्ट्रोड चयन के साथ)

उत्पादन कार्यप्रवाह

चुंबकीय तार भरने के उपकरण के माध्यम से पहली परत के फिटिंग पर तारों को लोड करें
तारों पर सर्पेंटिन ट्यूब रखें
ट्यूब पर शीर्ष परत के तारों को लोड करें
प्रेस स्टार्ट ️ मशीन फिक्स्चर स्टेपिंग और एक साथ बहु सिर वेल्डिंग के साथ स्वचालित वेल्डिंग चक्र निष्पादित करता है
ऑटो फिक्स्चर एक्सचेंज ️ जबकि एक फिक्स्चर वेल्डेड किया जा रहा है, अन्य लोड किया जा रहा है
समाप्त कंडेनसर को उतारें और चक्र को फिर से शुरू करें

उत्पादन लाइन के घटक

पूर्ण उत्पादन लाइन में शामिल हैंः उच्च गति तार सीधी और काटने की मशीन, ट्यूब सीधी और काटने की मशीन, ट्यूब झुकने की मशीन, स्वचालित संघनक वेल्डिंग मशीन,और अतिरिक्त उपकरण जैसे ट्यूब अंत विस्तार/संकुचन मशीन और कंडेनसर तह मशीन.

हम आपके उत्पाद चित्रों और दक्षता आवश्यकताओं के आधार पर पूर्ण उत्पादन लाइनों का डिजाइन करते हैं। बस अपने विनिर्देश प्रदान करें, और हमारे इंजीनियर आपकी आवश्यकताओं के लिए इष्टतम समाधान विकसित करेंगे।

तार ट्यूब कंडेनसर उत्पादन प्रक्रिया

डबल-फिक्स्चर सिस्टम एक साथ वेल्डिंग और लोडिंग ऑपरेशन की अनुमति देता है। जबकि एक फिक्स्चर वेल्डिंग से गुजरता है, ऑपरेटर दूसरे फिक्स्चर पर सामग्री लोड करते हैं,अधिकतम दक्षता के लिए स्वचालित स्थिरता विनिमय के साथ.

पूर्ण उत्पादन लाइन समाधान
