उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
HWASHI
प्रमाणन:
CE
मॉडल संख्या:
WL-वर्ग-MF160Kx2
संपर्क करें
वीडियो
वीडियो
वीडियो
वीडियो

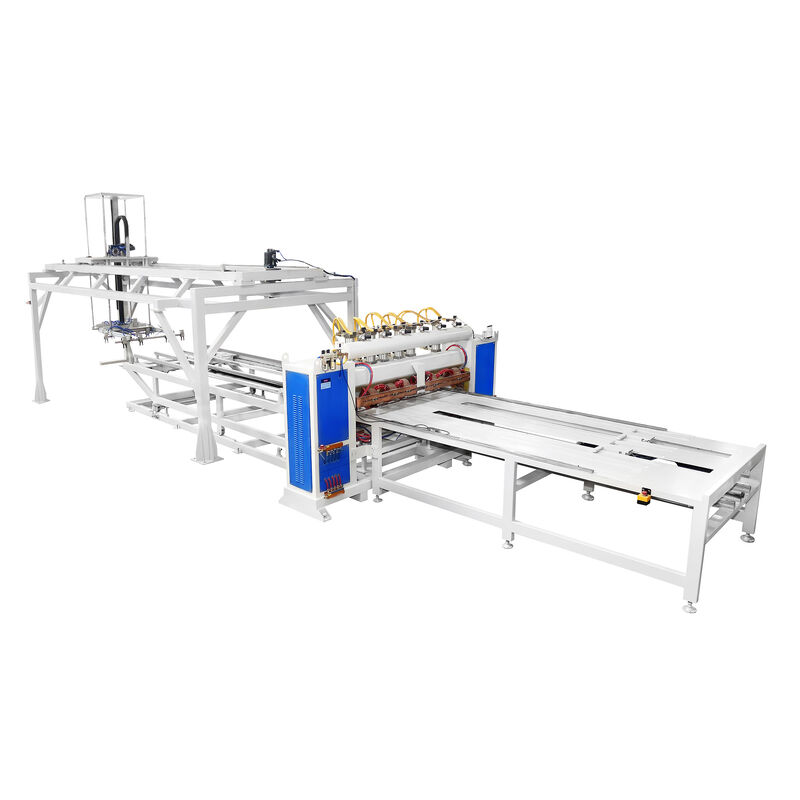

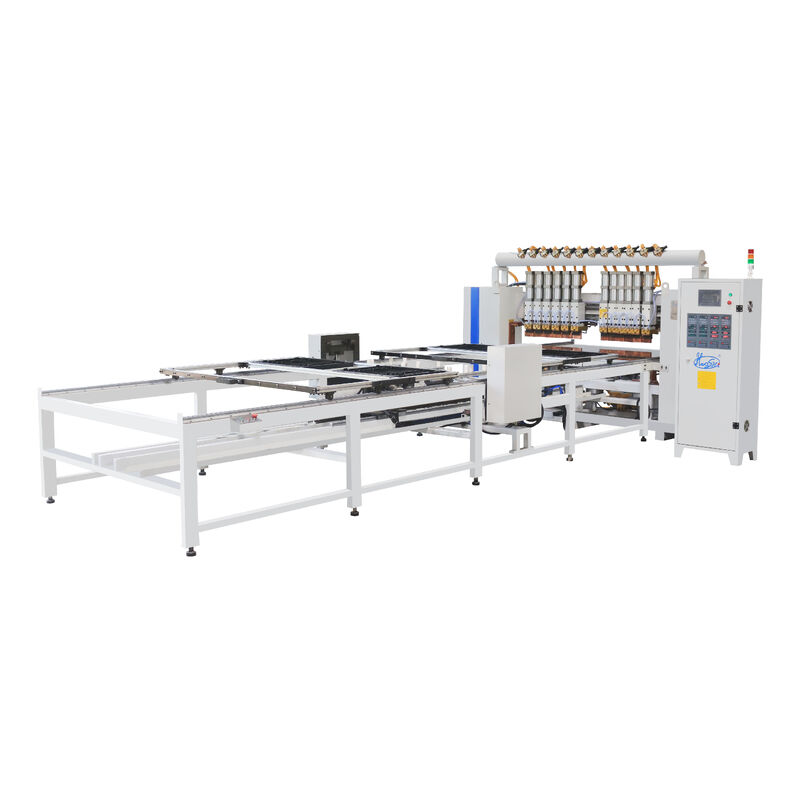

स्वचालित हाई स्पीड कंडेनसर वेल्डिंग मशीन एक गैन्ट्री प्रकार की बहु-हेड स्पॉट वेल्डिंग प्रणाली है जिसे उच्च मात्रा में वायर-ऑन-ट्यूब (डब्ल्यूओटी) कंडेनसर निर्माण के लिए इंजीनियर किया गया है।विशेष रूप से रेफ्रिजरेटर के लिए डिज़ाइन किया गया, फ्रीजर और वाणिज्यिक प्रशीतन उत्पादन लाइनों, मशीन औद्योगिक पैमाने पर सटीक, सुसंगत तार-टू-ट्यूब वेल्ड प्रदान करती है।
कई सिंक्रनाइज्ड वेल्डिंग हेड और एक सर्वो-ड्राइव डबल-लेयर फीडिंग सिस्टम से लैस,मशीन सामग्री लोड करने के बाद स्वचालित रूप से पूरे वेल्डिंग चक्र को संचालित करती है, तार की स्थिति से लेकर बहु-बिंदु एक साथ वेल्डिंग और फिटिंग एक्सचेंज तकसमायोज्य प्रभावी वेल्डिंग चौड़ाई कंडेनसर पैनल के आकारों की एक विस्तृत श्रृंखला को समायोजित करती है, जिससे उत्पाद विनिर्देशों के बीच समर्पित टूलींग परिवर्तनों की आवश्यकता समाप्त हो जाती है।
एक बार ऑपरेटर दोहरी परत फीडर पर सर्पेंटिन ट्यूब और स्टील के तार लोड करता है और स्टार्ट बटन दबाता है,मशीन पूरी वेल्डिंग अनुक्रम को स्वायत्त रूप से निष्पादित करती है, बहु-मुख्य समवर्ती वेल्डिंग, और स्वचालित फिक्स्चर विनिमय। दो-स्तरीय फ़ीडिंग सिस्टम एक फिक्स्चर को लोड करने की अनुमति देता है जबकि अन्य वेल्डेड है,निर्बाध बैच उत्पादन और अधिकतम थ्रूपुट को सक्षम करना.
प्रभावी वेल्डिंग चौड़ाई मैकेनिकल संशोधन के बिना विभिन्न कंडेनसर विनिर्देशों को समायोजित करने के लिए स्वतंत्र रूप से समायोज्य है।क्या कॉम्पैक्ट रेफ्रिजरेटर के लिए संकीर्ण कंडेनसर या वाणिज्यिक डिस्प्ले कूलर के लिए व्यापक पैनलों का उत्पादन, एक मशीन पूरे उत्पाद रेंज को संभालती है, जिससे पूंजी निवेश और फर्श स्थान की आवश्यकता कम हो जाती है।
एकाधिक वेल्डिंग हेड एक साथ काम करते हैं, सिंगल हेड विकल्पों की तुलना में चक्र समय को नाटकीय रूप से कम करते हैं।प्रत्येक सिर व्यक्तिगत रूप से नियंत्रित वेल्डिंग मापदंडों के साथ वायवीय संचालित है (वर्तमान, समय, दबाव), पूरे कंडेनसर पैनल में एक समान वेल्ड गुणवत्ता सुनिश्चित करता है।
मध्यम आवृत्ति इन्वर्टर डीसी (एमएफडीसी) बिजली की आपूर्ति आसपास की सामग्री पर न्यूनतम थर्मल प्रभाव के साथ सटीक, तेजी से वर्तमान समायोजन प्रदान करती है। विशेषताओं में उच्च शक्ति कारक (0.85-0.0) शामिल हैं।90) पारंपरिक एसी प्रणालियों की तुलना में, तीन-चरण संतुलित भार न्यूनतम ग्रिड हस्तक्षेप के साथ, और विश्वसनीय तार-टू-ट्यूब संलयन के लिए अधिकतम माध्यमिक शॉर्ट-सर्किट वर्तमान 40 KA तक।
अंतर्निहित नेटवर्क वोल्टेज फ्लोटिंग मुआवजा यह सुनिश्चित करता है कि जब इनपुट पावर ± 10% के भीतर उतार-चढ़ाव करती है,माध्यमिक आउटपुट वोल्टेज अपने सेट मूल्य के ± 3% के भीतर रहता है जो अस्थिर बिजली आपूर्ति वाली सुविधाओं में लगातार वेल्ड गुणवत्ता बनाए रखने के लिए महत्वपूर्ण है.
| पैरामीटर | विनिर्देश |
|---|---|
| मॉडल | WL-SQ-150K×2 (अनुकूलन योग्य) |
| इनपुट पावर | तीन चरण 380V±10% 50/60Hz |
| नामित क्षमता | 150 केवीए × 2 (अनुकूलन योग्यः 100 केवीए, 160 केवीए) |
| नामित कार्य चक्र | 50% |
| माध्यमिक वोल्टेज समायोजन | दो कदम |
| अधिकतम माध्यमिक शॉर्ट सर्किट करंट | 40 केए |
| ट्रांसफार्मर इन्सुलेशन ग्रेड | ग्रेड F |
| नेटवर्क वोल्टेज मुआवजा | इनपुट ±10% → आउटपुट ≤±3% |
| वेल्डर दबाव वाले वक्र | 3 प्रकार |
| वेल्डिंग मॉडल का भंडारण | 101 प्रकार |
| प्रभावी वेल्डिंग लंबाई | 1500 मिमी (2000 मिमी तक अनुकूलित) |
| प्रभावी वेल्डिंग चौड़ाई | 600 मिमी (अनुकूलन योग्यः 600-1200 मिमी, दो-क्षेत्र उपलब्ध) |
| ऊपरी इलेक्ट्रोड स्ट्रोक | 80 मिमी |
| निचला इलेक्ट्रोड समायोज्य स्ट्रोक | 30 मिमी |
| स्वचालित गति गति | 200-500 मिमी/सेकंड (समायोज्य) |
| नियंत्रण मोड | पीएलसी + टच स्क्रीन एचएमआई |
| शीतलन प्रणाली | पानी से ठंडा (ट्रांसफार्मर, थाइरिस्टोर, इलेक्ट्रोड) |
| मशीन का आयाम | ~6500 × 2500 मिमी (संरचना पर निर्भर करता है) |
| मशीन का वजन | ~1500 किलोग्राम |
| उद्योग | विशिष्ट उत्पाद |
|---|---|
| घरेलू रेफ्रिजरेटर | तार-पर-ट्यूब कंडेनसर, त्वचा कंडेनसर |
| वाणिज्यिक प्रशीतन | डिस्प्ले कूलर कंडेनसर, बोतल कूलर कंडेनसर |
| फ्रीजर | थोक फ्रीजर कंडेनसर, ऊर्ध्वाधर फ्रीजर कंडेनसर |
| एयर कंडीशनिंग | कंडेनसर पैनल, वाष्पीकरक कॉइल |
| हीट एक्सचेंजर | विभिन्न एचवीएसी अनुप्रयोगों के लिए तार-पर-ट्यूब हीट एक्सचेंजर |
| ओईएम उपकरण निर्माण | बंडी ट्यूब / तांबे ट्यूब के लिए तार के बैच वेल्डिंग |
हम आपके उत्पाद चित्रों और दक्षता आवश्यकताओं के आधार पर पूर्ण उत्पादन लाइनों का डिजाइन करते हैं। बस अपने विनिर्देश प्रदान करें, और हमारे इंजीनियर आपकी आवश्यकताओं के लिए इष्टतम समाधान विकसित करेंगे।
डबल-फिक्स्चर सिस्टम एक साथ वेल्डिंग और लोडिंग ऑपरेशन की अनुमति देता है। जबकि एक फिक्स्चर वेल्डिंग से गुजरता है, ऑपरेटर दूसरे फिक्स्चर पर सामग्री लोड करते हैं,अधिकतम दक्षता के लिए स्वचालित स्थिरता विनिमय के साथ.
हम रेफ्रिजरेटर कंडेनसरों के लिए पूर्ण स्वचालित या अर्ध-स्वचालित उत्पादन लाइन प्रणालियों को डिजाइन करते हैं जो आपकी विशिष्ट विनिर्माण आवश्यकताओं के अनुरूप हैं।
