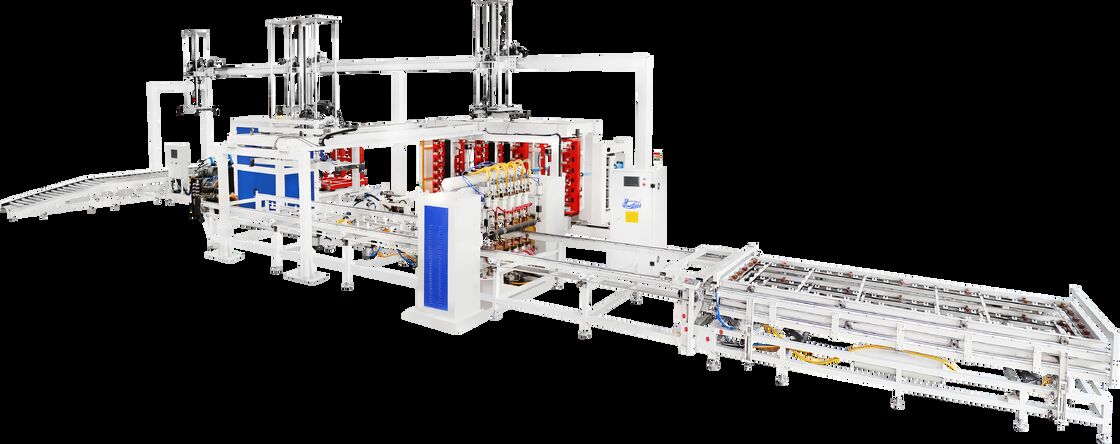

IBC 1000L वाटर टैंक स्टेनलेस स्टील ट्यूबलर केज फ्रेम के लिए Hwashi स्वचालित वेल्डर मशीन
चीन की ह्वाशी मैन्युफैक्चरिंग आईबीसी 1000 एल वाटर टैंक स्टेनलेस स्टील ट्यूबलर केज फ्रेम ऑटोमैटिक वेल्डर मशीन औद्योगिक कंटेनर उत्पादन के लिए सटीक वेल्डिंग समाधान प्रदान करती है।
मुख्य लाभ
- बुद्धिमान नियंत्रण प्रणाली:लगातार, विश्वसनीय वेल्डिंग बिंदुओं के लिए स्वचालित रूप से वेल्डिंग मापदंडों को समायोजित करता है
- मॉड्यूलर डिजाइनःआसान रखरखाव, उन्नयन और उत्पादन लाइन लचीलापन में वृद्धि
- अनुकूली वेल्डिंग:विभिन्न आकारों और आकारों के लोहे के ट्यूब पिंजरों को समायोजित करता है
- ऊर्जा की कुशल खपत:उन्नत वेल्डिंग तकनीक उच्च दक्षता और पर्यावरण जागरूकता सुनिश्चित करती है
- उपयोगकर्ता के अनुकूल इंटरफ़ेसःसहज ज्ञान युक्त संचालन प्रशिक्षण लागत को कम करता है और दक्षता में वृद्धि करता है
तकनीकी विनिर्देश
- वेल्डिंग दक्षताः 50 सेकंड प्रति टुकड़ा
- वेल्डिंग स्रोतः 4 सेट एमएफ डीसी पावर स्रोत
- फीडर प्लेटफार्म विकल्पः एकल परत या डबल परत
- अनलोडिंग सिस्टम विकल्पः मैन्युअल अनलोडिंग या स्वचालित मैकेनिकल आर्म अनलोडिंग
- उत्पादन क्षमताः 50 सेकंड प्रति टुकड़ा
मुख्य वेल्ड फ्रेम प्रणाली
एमएफ ट्रांसफार्मर के चार सेट वेल्डिंग इलेक्ट्रोड के छह सेट को नियंत्रित करते हैं, जो प्रत्येक बिंदु के लिए इष्टतम वेल्डिंग गुणवत्ता सुनिश्चित करते हैं।द्विपक्षीय पियानो शैली वेल्डिंग तकनीक वेल्डिंग प्रक्रिया को काफी तेज करती है, प्रत्येक धातु ग्रिड जाल को एक मिनट के भीतर पूरा करना।
वेल्डिंग इलेक्ट्रोड में प्रत्येक उपयोग के साथ बढ़ी हुई स्थायित्व के लिए एक शिकंजा डिजाइन है।
छह सिर IBC फ्रेम स्वचालित वेल्डिंग मशीन
वेल्डिंग पावर सिस्टम में उन्नत एमएफ डीसी बिजली स्रोतों के चार सेट हैं, जो छह अलग-अलग स्थानों पर एक साथ वेल्डिंग को सक्षम करते हैं।दो-स्तरीय फिटिंग फीडर परिचालन दक्षता में वृद्धि करता है - जबकि एक फिटिंग सक्रिय रूप से वेल्डिंग है, दूसरा निरंतर कार्यप्रवाह के लिए सामग्री को निर्बाध रूप से लोड करता है।
फ्लैट ट्यूब मेष और फर्म वेल्डिंग गुणवत्ता
वेल्डिंग उपकरण ट्यूबों को एक विशिष्ट सपाट जाल विन्यास में बदल देता है, जो बेजोड़ ताकत और मजबूत गुणवत्ता के वेल्ड सुनिश्चित करता है।वेल्डिंग प्रक्रिया कुशलता से प्रति फ्लैट जाल के लिए लगभग 60 सेकंड में पूरा हो जाता है.
ऊर्ध्वाधर डबल स्टेशन आईबीसी फ्रेम झुकने मशीन
व्यापक प्रसंस्करण IBC पिंजरे फ्रेम उत्पादन के लिए झुकने में उच्च परिशुद्धता, स्थिर संचालन और उल्लेखनीय दक्षता की गारंटी देता है।
फ्लैट मेष को चौकोर आकार में मोड़ें
झुकने वाली मशीन कुशलतापूर्वक सपाट जाल को सटीक रूप से चौकोर फ्रेम में बदल देती है। झुकने की प्रक्रिया लगभग 20-25 सेकंड में पूरी हो जाती है,मशीन की दक्षता और तेजी से उत्पादन क्षमता को उजागर करना.
झुकने वाली बीम की विशेषताएं
- सीएनसी संसाधित झुकने बीम सटीक झुकने कोण सुनिश्चित करता है
- झुकने बीम पर प्रत्येक मोल्ड झुकने सीमा बढ़ाने के लिए ऊपर और नीचे लगभग 3 मिमी समायोजित करता है
- 120 डिग्री के मोल्ड डिजाइन से झुकने के कोण सुचारू होते हैं
झुकने वाली फ्रेम निर्माण
मशीन के फ्रेम में मोटी आयताकार डिजाइन है जिसमें मोटे स्टील के स्तंभ और दरवाजे के आकार का कवर पैनल है, जो असाधारण मजबूती और स्थिरता सुनिश्चित करता है।
हाइड्रोलिक दबाव स्टेशन
विशेष रूप से पैलेट टैंक जाल को मोड़ने के लिए डिज़ाइन किया गया, आईबीसी मोड़ने वाली मशीन उन्हें (1200±5 मिमी) *(1000±5 मिमी के सटीक आयामों के साथ आयताकार फ्रेम में आकार देती है।हाइड्रोलिक-संचालित स्टेशन इष्टतम झुकने के प्रदर्शन की गारंटी देता है.
आईबीसी पिंजरे फ्रेम लॉक मशीन
एक सुसंगत इकाई के रूप में सावधानीपूर्वक निर्मित, यह मशीन सम्मिलन में असाधारण सटीकता, मजबूत तालाबंदी शक्ति और संचालन के दौरान निर्बाध स्थिरता प्रदान करती है।
तालाबंदी की दक्षता और गुणवत्ता
समायोज्य क्लैंचिंग आर्म
- व्यापक कार्य सीमा के लिए विभिन्न आईबीसी धातु पिंजरे डिजाइनों के लिए अनुकूलित
- हाइड्रोलिक और वायवीय डिजाइन मशीन की दक्षता में वृद्धि करता है
- पाइप के किनारों के स्वचालित संयोजन के लिए इंजीनियर
हाइड्रोलिक क्लैंचिंग मोल्ड
हाइड्रोलिक प्रणाली के साथ, क्लैंचिंग मोल्ड पाइपों के लिए तंग क्लैंचिंग स्पॉट बनाता है, धातु पिंजरे के दरार को रोकता है।
हाइड्रोलिक दबाव स्टेशन
एक ऑटो-सेटिंग डिवाइस से लैस जो धातु के पिंजरों के लिए सुचारू और कुशल उत्पादन प्रक्रिया सुनिश्चित करता है।
आईबीसी पिंजरे फ्रेम छेद बनाने और छिद्रण मशीन
यह मशीन फ्रेम पर छेद बनाती है, जिससे पूर्ण फ्रेम को बेस फ्रेम पर सटीक रूप से तय किया जा सकता है।
छेद बनाने की दक्षता और गुणवत्ता
हाइड्रोलिक बल का उपयोग करके, पूर्ण छेद बनाने और छिद्रण प्रक्रिया में लगभग 25-30 सेकंड लगते हैं।
- प्रेशर मोल्ड के साथ प्रेसिंग हेड
- हाइड्रोलिक स्टेशन
- पंचिंग हेड लोकेटिंग पैनल
बाएं-दाएं, आगे-पीछे समायोज्य लोकेटिंग पैनल छिद्रण स्थितियों के लिए व्यापक उपयोग सीमा प्रदान करता है।
आईबीसी पिंजरे बेस फ्रेम वेल्डिंग मशीन
पूर्ण आधार फ्रेम वेल्डिंग के लिए 7 वेल्डिंग हेड के साथ क्षैतिज संरचना को अपनाना। ऑपरेटर बस उत्पादों को लोड और अनलोड करते हैं जबकि मशीन स्वचालित वेल्डिंग करती है।
उत्पाद की विशेषताएं
- पूर्ण आधार फ्रेम वेल्डिंग के लिए 7 वेल्डिंग सिर के साथ क्षैतिज संरचना
- वेल्डेड पैलेटों का स्वचालित अनलोडिंग
- उत्पाद की गुणवत्ता और उत्पादन दर में वृद्धि के लिए एमएफ डीसी 250KVA बिजली के 3 सेट
- मैनुअल कार्य से अस्थिर वेल्डिंग गुणवत्ता को समाप्त करता है
- उच्च उत्पादन दर और स्वचालन स्तर
| उत्पाद का नाम | आईबीसी फ्रेम उत्पादन लाइन | शैली | एकल पंक्ति / डबल पंक्ति |
|---|
| अधिकतम वेल्डिंग चौड़ाई | 1200 मिमी | अधिकतम वेल्डिंग लंबाई | 4250 मिमी |
|---|
| ब्रांड | ह्वाशी | रंग | नीला/पीला/अनुकूलित |
|---|
| सुसज्जित शक्ति | 350kVA/400kVA | उत्पाद का स्थान | झेजियांग प्रांत, चीन |
|---|
| वोल्टेज | 3p 380V | सामग्री | जस्ती पाइप |
|---|
| पाइप की मोटाई | 1-2 मिमी | कार्य चक्र | २०% |
|---|
| पाइप का व्यास | 14-20 मिमी | आवृत्ति | 50HZ/60HZ |
|---|
| पाइप लोड करने की विधि | मैनुअल/2 श्रम | केबल का आकार | ≥70mm3 |
|---|
| कार्य क्षमता | 350-450 ((480-550) पीसी/8 घंटे | वायु पाइप का आकार | G1 |
|---|
| श्रम की मांग | २-३ कार्य | पानी के पाइप का आकार | G1 1/4 |
|---|
