ह्वाशी आईबीसी पिंजरे स्वचालित उत्पादन मशीन
Hwashi IBC Cage Automatic Production Machine विनिर्माण नवाचार के शिखर का प्रतिनिधित्व करता है,मध्यवर्ती थोक कंटेनर (आईबीसी) पिंजरे के उत्पादन के लिए एक पूर्ण समाधान प्रदान करने के लिए परिशुद्धता इंजीनियरिंग के साथ उन्नत स्वचालन प्रौद्योगिकी को जोड़नायह अत्याधुनिक प्रणाली एक पूरी तरह से एकीकृत, स्वचालित प्रक्रिया के माध्यम से कच्चे माल को उच्च गुणवत्ता वाले आईबीसी पिंजरों में बदलती है जो असाधारण गुणवत्ता, अधिकतम दक्षता,और महत्वपूर्ण लागत बचत.
उन्नत विशेषताएं और प्रौद्योगिकी
पूरी तरह से स्वचालित उत्पादन लाइन
- स्वचालित वेल्डिंग, जाल अनलोडिंग, झुकने, लॉक, छेद बनाने और छिद्रण प्रक्रियाओं को जोड़ती एकीकृत प्रणाली
- केवल 3-4 ऑपरेटरों की आवश्यकता होती है
- 24/7 निरंतर संचालन की क्षमता
- प्रति घंटे 80 पिंजरे उत्पादन दर
सटीक इंजीनियरिंग
- असाधारण सटीकता और स्थिरता के लिए सीएनसी प्रौद्योगिकी के साथ एक साथ काम करने वाले कई वेल्डिंग सिर
- एक समान परिणाम के लिए 6-7 वेल्डिंग हेड
- ±0.1 मिमी आयामी सटीकता
- 60 सेकंड प्रति पिंजरे चक्र समय
एआई-संचालित गुणवत्ता आश्वासन
- वास्तविक समय में विनिर्माण विसंगतियों की पहचान और सुधार करने वाली बुद्धिमान दोष पहचान प्रणाली
- स्वचालित पैरामीटर समायोजन
- वास्तविक समय में निगरानी और विश्लेषण
- निरंतर गुणवत्ता नियंत्रण
मुख्य वेल्ड फ्रेम
एमएफ ट्रांसफार्मर के चार सेट वेल्डिंग इलेक्ट्रोड के छह सेट को नियंत्रित करते हैं, जो प्रत्येक वेल्डिंग बिंदु के लिए इष्टतम वेल्डिंग गुणवत्ता सुनिश्चित करते हैं।द्विपक्षीय पियानो शैली वेल्डिंग तकनीक वेल्डिंग प्रक्रिया को काफी तेज करती है. प्रत्येक धातु ग्रिड जाल एक मिनट के भीतर पूरा किया जा सकता है। इसके अलावा, एक सपाट वेल्डिंग स्थिति सुनिश्चित करने के लिए डिजाइन में ऊपरी और निचले वायु सिलेंडर शामिल हैं।वेल्डिंग इलेक्ट्रोड में एक पेंच डिजाइन है, प्रत्येक उपयोग के साथ स्थायित्व में वृद्धि।

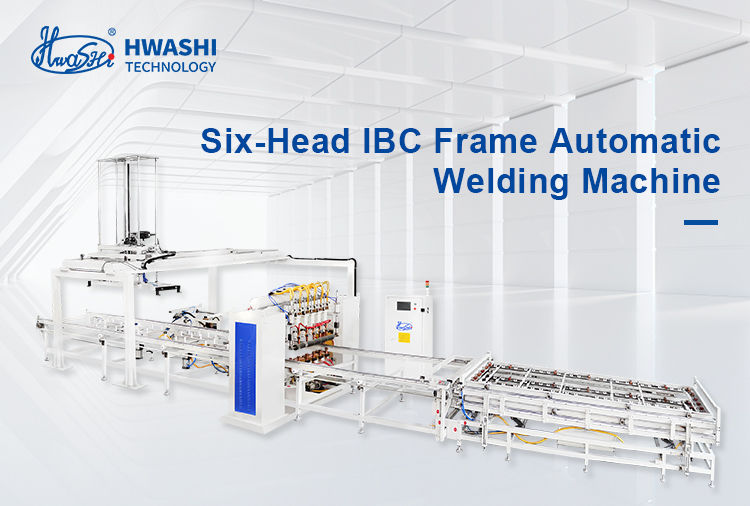

छह सिर IBC फ्रेम स्वचालित वेल्डिंग मशीन
वेल्डिंग पावर सिस्टम में उन्नत एमएफ डीसी बिजली स्रोतों के चार सेट हैं, जो छह अलग-अलग स्थानों पर एक साथ वेल्डिंग को सक्षम करते हैं।एक दो-स्तरीय फिक्स्चर फीडर परिचालन दक्षता में वृद्धि करता है - जबकि एक फिक्स्चर सक्रिय रूप से वेल्डिंग में संलग्न है, दूसरा सामग्री को निर्बाध रूप से लोड कर सकता है।
फ्लैट ट्यूब मेष और फर्म वेल्डिंग गुणवत्ता
वेल्डिंग उपकरण ट्यूबों को एक विशिष्ट सपाट जाल विन्यास में बदल देता है, जो बेजोड़ ताकत और मजबूत गुणवत्ता के वेल्ड सुनिश्चित करता है।वेल्डिंग प्रक्रिया कुशलता से लगभग 60 सेकंड में पूरा हो जाता है.
ऊर्ध्वाधर डबल स्टेशन आईबीसी फ्रेम झुकने मशीन
आईबीसी पिंजरे फ्रेम दो-स्टेशन झुकने की मशीन झुकने में उच्च परिशुद्धता, स्थिर संचालन और उल्लेखनीय दक्षता की गारंटी देती है।
फ्लैट मेष को चौकोर आकार में मोड़ें
झुकने वाली मशीन लगभग 20-25 सेकंड में सपाट जाली को एक सटीक चौकोर फ्रेम में बदल देती है।
झुकने वाली बीम
- सीएनसी संसाधित झुकने बीम सटीक झुकने कोण सुनिश्चित करता है
- झुकने बीम पर प्रत्येक मोल्ड झुकने सीमा बढ़ाने के लिए के बारे में 3 मिमी के लिए ऊपर और नीचे समायोजित किया जा सकता
- 120 डिग्री मोल्ड डिजाइन प्रत्येक झुकने कोण को अधिक चिकनी बनाता है
झुकने वाला फ्रेम
मशीन के फ्रेम में मोटी आयताकार डिजाइन है जिसमें मोटे स्टील के स्तंभ और दरवाजे के आकार का कवर पैनल है, जो असाधारण मजबूती और स्थिरता सुनिश्चित करता है।
हाइड्रोलिक दबाव स्टेशन
विशेष रूप से पैलेट टैंक जाल को मोड़ने के लिए डिज़ाइन किया गया, आईबीसी मोड़ने वाली मशीन उन्हें (1200±5 मिमी) *(1000±5 मिमी के सटीक आयामों के साथ आयताकार फ्रेम में आकार देती है।

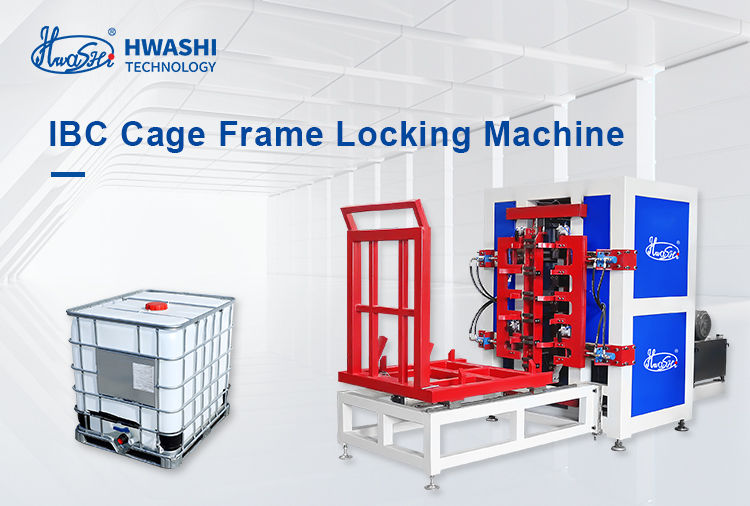

आईबीसी पिंजरे फ्रेम लॉक मशीन
एक सामंजस्यपूर्ण इकाई के रूप में सावधानीपूर्वक निर्मित, सम्मिलन में असाधारण परिशुद्धता, मजबूत तालाबंदी शक्ति, और स्थिरता और दक्षता का एक निर्बाध मिश्रण।
तालाबंदी की दक्षता और गुणवत्ता
- विभिन्न आईबीसी धातु पिंजरे डिजाइनों के लिए अनुकूलित समायोज्य क्लैंचिंग हाथ
- हाइड्रोलिक और वायवीय डिजाइन मशीन की दक्षता में वृद्धि करता है
- पाइप के दोनों किनारों के स्वचालित संयोजन के लिए इंजीनियर
- हाइड्रोलिक क्लैंचिंग मोल्ड क्रैकिंग को रोकने के लिए तंग क्लैंचिंग स्पॉट बनाता है
- स्वतः भेजने वाले उपकरण के साथ हाइड्रोलिक दबाव स्टेशन सुचारू उत्पादन सुनिश्चित करता है
आईबीसी पिंजरे फ्रेम छेद बनाने और छिद्रण मशीन
फ्रेम पर छेद बनाने के लिए प्रयोग किया जाता है ताकि पूर्ण फ्रेम को बेस फ्रेम पर तय किया जा सके। हाइड्रोलिक-संचालित प्रक्रिया को पूरा करने में लगभग 25-30 सेकंड लगते हैं।
छेद बनाने की दक्षता और गुणवत्ता
- प्रेशर मोल्ड के साथ प्रेसिंग हेड
- हाइड्रोलिक स्टेशन
- पंचिंग हेड लोकेटिंग पैनल
- बाएं-दाएं, आगे-पीछे समायोज्य पैनल व्यापक स्थिति रेंज के लिए
आईबीसी पिंजरे बेस फ्रेम वेल्डिंग मशीन
डिजाइन में बेस फ्रेम की वेल्डिंग को पूरा करने के लिए क्षैतिज संरचना और 7 वेल्डिंग हेड को अपनाया गया है।ऑपरेटर केवल लोड करने और उत्पाद को उतारने के लिए की जरूरत है जबकि मशीन स्वचालित वेल्डिंग करता है.
उत्पाद की विशेषताएं
- आधार फ्रेम वेल्डिंग के लिए 7 वेल्डिंग हेड के साथ क्षैतिज संरचना
- वेल्डेड पैलेटों का स्वचालित अनलोडिंग
- गुणवत्ता और उत्पादन दर में वृद्धि के लिए एमएफ डीसी 250KVA बिजली के 3 सेट
- मैनुअल कार्य के कारण होने वाली अस्थिर वेल्डिंग गुणवत्ता की समस्या को हल करता है
- उच्च उत्पादन दर और स्वचालन स्तर
तकनीकी विनिर्देश
| उत्पाद का नाम |
आईबीसी फ्रेम उत्पादन लाइन |
शैली |
एकल पंक्ति/डबल पंक्ति |
| अधिकतम वेल्डिंग चौड़ाई |
1200 मिमी |
अधिकतम वेल्डिंग लंबाई |
4250 मिमी |
| ब्रांड |
ह्वाशी |
रंग |
नीला/पीला/अनुकूलित |
| सुसज्जित शक्ति |
350kVA/400kVA |
उत्पाद का स्थान |
झेजियांग प्रांत,चीन |
| वोल्टेज |
3p 380V |
सामग्री |
जस्ती पाइप |
| पाइप की तन्यता |
1-2 मिमी |
कार्यक्षेत्र |
२०% |
| पाइप का व्यास |
14-20 मिमी |
आवृत्ति |
50HZ/60HZ |
| पाइप लोड करने की विधि |
मैनुअल/2 श्रम |
केबल का आकार |
≥70mm3 |
| कार्य क्षमता |
350-450 ((480-550) पीसी/8 घंटे |
हवा के पाइप का आकार |
G1 |
| श्रम की मांग |
२-३ कार्य |
पानी के पाइप का आकार |
G1 1/4 |
उत्पाद की विशेषताएं - टैंक भेजने की प्रणाली
- उन कारखानों के लिए उपयुक्त है जो ब्लोइंग मशीन कार्यशाला और पिंजरे कार्यशाला को अलग करते हैं
- परीक्षण टैंकों को मानव हस्तक्षेप की आवश्यकता के बिना कैज कार्यशाला में कन्वेयर द्वारा ले जाया जाता है
- IBC घुमावदार, क्लैंचिंग और छिद्रित पिंजरे स्थान क्षेत्र शामिल है
- वेल्डेड पैलेट स्टॉकिंग क्षेत्र
- ऑटो पैलेट इकट्ठा पथ
- पैलेट वेल्डिंग
- घुमावदार पिंजरे और पैलेट इकट्ठा क्षेत्र सुरक्षित मार्ग
- पैलेट प्लेट स्टॉकिंग क्षेत्र/ऑटो फीडिंग
ह्वाशी क्यों चुनें?
- वेल्डिंग और स्वचालन प्रौद्योगिकी में 20+ वर्षों का अनुभव
- आईएसओ 9001 प्रमाणित और अंतरराष्ट्रीय गुणवत्ता मानकों के लिए सीई अनुमोदित
- 24/7 तकनीकी सहायता और व्यापक बिक्री के बाद सेवा
- आपकी विशिष्ट उत्पादन आवश्यकताओं के अनुरूप अनुकूलन योग्य समाधान
- उद्योग 4.0 IoT एकीकरण क्षमताओं के साथ तैयार है
