उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Hwashi
प्रमाणन:
CCC,CE,ISO
मॉडल संख्या:
HS-R8-06
संपर्क करें
वीडियो
वीडियो
वीडियो
वीडियो
स्थिर स्टेनलेस स्टील कुर्सी फ्रेम के लिए स्वचालित विरोधी टकराव वेल्डिंग बंदूक

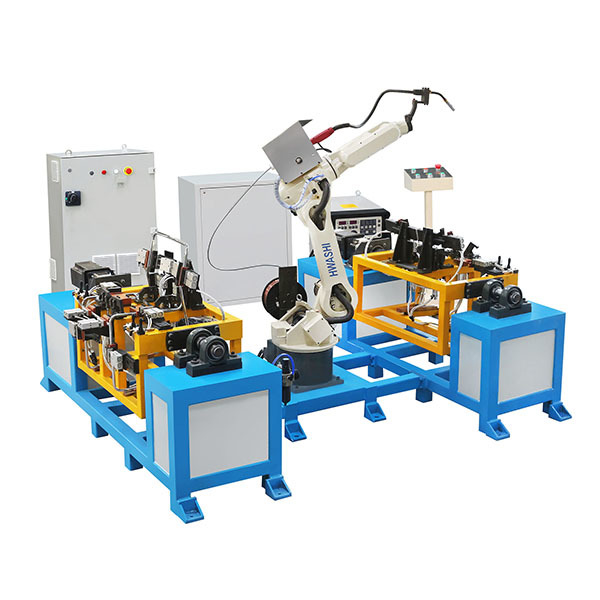

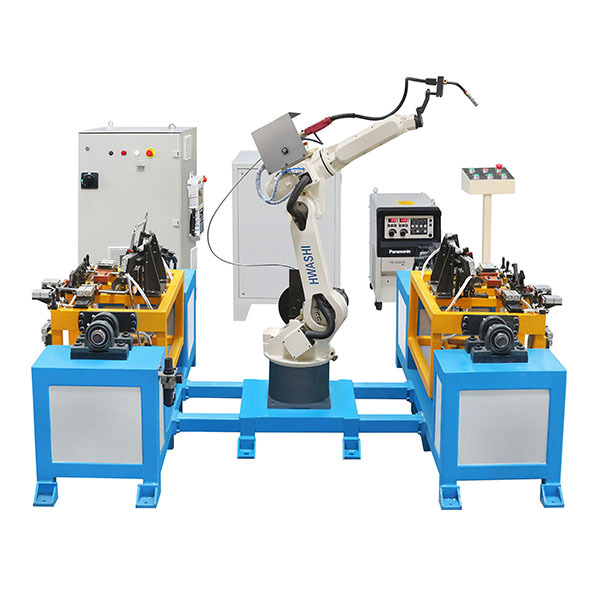

उपयोगी भार 8kg 1.4m आर्म 6 अक्ष वेल्डिंग रोबोट फर्नीचर प्रदर्शन के लिए कुर्सी वेल्डिंग के लिए डिज़ाइन किया गया है। स्वचालित वेल्डिंग के लिए MIG वेल्डर के साथ 6 अक्ष रोबोट को अपनाएं। वर्कपीस को क्लैंप करने के लिए सिलेंडर का उपयोग करें।उत्पाद को ठीक करने के लिए लीवर सिद्धांत का उपयोग करें और रोबोट स्वचालित वेल्डिंग के लिए स्थान की आवश्यकता सुनिश्चितप्रत्येक स्थिति को वेल्डेड किया जा सकता है और उत्पादन की आवश्यकता को पूरा करने के लिए फिक्स्चर को 2 सेट के साथ डिज़ाइन किया गया है। लोडिंग के लिए एक सेट, वेल्डिंग के लिए एक सेट।
परियोजना पृष्ठभूमि: स्टेनलेस स्टील चेयर फ्रेम एमआईजी वेल्डिंग रोबोट (चीन के हेयुआन में फर्नीचर कंपनी में से एक में लागू)
उपयोगी भार 8 किलोग्राम 1.4 मीटर हाथ 6 अक्ष वेल्डिंग रोबोटकार्य प्रक्रिया
वेल्डिंग स्टेशन 1 के फिक्स्चर पर मैन्युअल रूप से वर्कपीस लोड करें;
वेल्डिंग शुरू करें; फर्नीचर प्रदर्शन और पोजिशनिंग के लिए 6 अक्ष वेल्डिंग रोबोट सेटिंग प्रोग्राम के अनुसार वेल्डिंग पूरा करेगा।
पूर्ण वेल्डिंगः जब स्टेशन 1 वेल्डिंग प्रक्रिया के तहत है, तो आप वर्कपीस को दूसरे वेल्डिंग स्टेशन पर लोड कर सकते हैं। इसलिए दो स्टेशनों को चक्र में वेल्ड किया जा सकता है।
मशीन स्वचालित वेल्डिंग, मैनुअल लोडिंग प्राप्त कर सकती है। वेल्डिंग गुणवत्ता और उत्पादन दर बढ़ाने में मदद करें। अस्थिरता को हल करने के लिए उत्पादन लागत कम करें,मैनुअल कार्य के कारण कम उत्पादन दरउच्च स्वचालन स्तर।
वेल्डिंग प्रभाव
की विशेषताएं उपयोगी भार 8 किलोग्राम 1.4 मीटर हाथ 6 अक्ष वेल्डिंग रोबोट

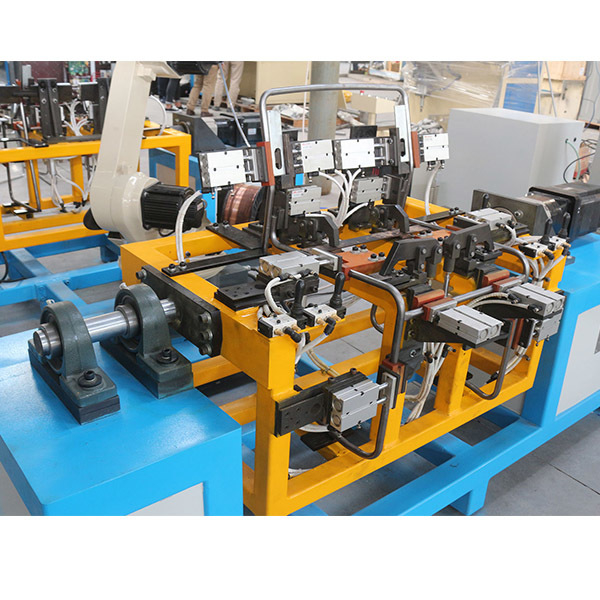

1. पोजीशनर, मैनुअल लोडिंग;
2. उत्पाद को क्लैंप करने के लिए सिलेंडर;
3यंत्र को घुमाने के लिए सिलेंडर;
4. रोबोट स्वचालित वेल्डिंग;
5. उत्पाद का मैन्युअल अनलोडिंग;
6. वेल्डिंग बंदूक क्लीनर डिवाइस
अनुप्रयोग प्रभाव
1. छह-स्टेशन पोजिशनिंग लेआउट लंबे समय तक निरंतर वेल्डिंग का एहसास कर सकता है, वेल्डिंग दक्षता और वेल्डिंग गुणवत्ता में काफी सुधार हुआ है;
2. पोजिशनिंग मशीन एक बार में वर्कपीस क्लैंपिंग का एहसास करती है, और स्वचालित रूप से उत्पाद के चार कोनों के वैकल्पिक वेल्डिंग का एहसास करती है, विकृति को प्रभावी ढंग से नियंत्रित किया जाता है।
3यह मशीन मैन्युअल लोडिंग सामग्री के साथ स्वचालित वेल्डिंग प्राप्त कर सकती है। यह वेल्डिंग गुणवत्ता और वेल्डिंग दक्षता में भी सुधार कर सकती है। इसके अलावा, यह उत्पादन लागत को कम कर सकती है।शुद्ध रूप से मैनुअल ऑपरेशन के कारण अस्थिर गुणवत्ता और कम उत्पादन दक्षता की समस्या हल हो गई है.
4. रोबोट मैन्युअल वेल्डिंग की जगह लेते हैं। वेल्डिंग उद्योग एक उच्च जोखिम वाला उद्योग है, उच्च तापमान, आर्क प्रकाश और वेल्डिंग धुएं श्रमिकों के शारीरिक और मानसिक स्वास्थ्य पर एक निश्चित प्रभाव डालते हैं;
5वेल्डिंग में वेल्डिंग रोबोटों की जगह रोबोटों का उपयोग करना एक अपरिहार्य प्रवृत्ति है, जो न केवल बाजार को बढ़ावा देता है, बल्कि तकनीकी उन्नयन की आवश्यकता भी है।
कार्यप्रवाह
1) स्टेशन 1 में स्थिर मेज पर काम करने वाले टुकड़े को मैन्युअल लोड करना;
2) वेल्डिंग शुरू करें;
3) रोबोट और वेल्डिंग मशीन पूर्व निर्धारित कार्यक्रम के अनुसार वर्कपीस पर वेल्डिंग करेंगे;
4) वेल्डिंग समाप्त;
5) जब स्टेशन 1 वेल्डेड हो रहा है, स्टेशन 2 लोड हो रहा है और वर्कपीस को सिंक्रोनस रूप से फिक्स किया जा रहा है। दो स्टेशन बारी-बारी से काम करते हैं।
6) चक्र कार्य
|
HS-R6-08
|
HS-R6-10
|
HS-R6-20
|
HS-R6-50
|
HS-R6-165
|
रोबोट वेल्डिंग प्रक्रियाएं
HWASHI रोबोट अधिकतम कार्य सीमा प्रदान करते हैं और सिस्टम की लचीलापन में सुधार के लिए कई दिशाओं से स्थापित किए जा सकते हैं।विभिन्न वेल्डिंग बिजली स्रोतों को विभिन्न वेल्डिंग आवश्यकताओं को पूरा करने और विभिन्न वेल्डिंग प्रक्रियाओं को महसूस करने के लिए मेल खा सकता है.
वेल्डिंग पोजिशनिंग के विभिन्न प्रकार प्रदान करें
1यह रोबोट के साथ समन्वय में काम कर सकता है ताकि वेल्डिंग गति और स्थिति स्थिर हो सके और वेल्डिंग की उच्च गुणवत्ता प्रदान की जा सके।
2. उच्च परिशुद्धता रिड्यूसर, उच्च घूर्णन सटीकता, सटीक स्थिति, और मजबूत असर क्षमता के साथ आयातित सर्वो मोटर का उपयोग करें।
3. वर्कपीस को आवश्यक वेल्डिंग कोण पर घुमाकर।
अनुकूलित मशीन की 7 वीं अक्ष प्रदान करें
1रोबोट की सीमित गति सीमा के कारण सीमित कार्य सीमा के नुकसान को दूर करने के लिए रोबोट की कार्य सीमा बढ़ाएं।
2रोबोट स्लाइड रेल की स्थापनाः रोबोट अकेले चल सकता है या ग्राहकों की साइट पर काम करने की स्थिति के अनुसार मिलान वेल्डिंग पावर सप्लाई और रोबोट कंट्रोल कैबिनेट के साथ चल सकता है।
3वायु में वेल्डिंग स्प्रे या धूल को रोकने के लिए विशेष सुरक्षा तंत्र जो सटीक भागों के खराब प्रभाव का कारण बनेगा।
4विभिन्न ग्राहकों की विभिन्न स्थितियों के अनुकूल होने के लिए, ग्राहक के लिए विभिन्न विन्यास और स्थापना करने में सक्षम होना।
रोबोट एकीकरण
ह्वाशी रोबोट सिस्टम के अलावा, हम रोबोट के अंतरराष्ट्रीय ब्रांडों के साथ भी एकीकृत कर सकते हैं ताकि वेल्डिंग रोबोट समाधान प्रदान किया जा सके।
रोबोट केस और वेल्डिंग नमूना
वेल्डिंग रोबोट अनुप्रयोग
वेल्डिंग रोबोट लोहे, स्टेनलेस स्टील, जस्ती पाइप, प्लेट, तार, ट्यूब वेल्ड कर सकते हैं, और छोटे और बड़े वर्कपीस को अच्छे और सुंदर वेल्डिंग प्रभाव के साथ रोबोटिक वेल्ड किया जा सकता है
