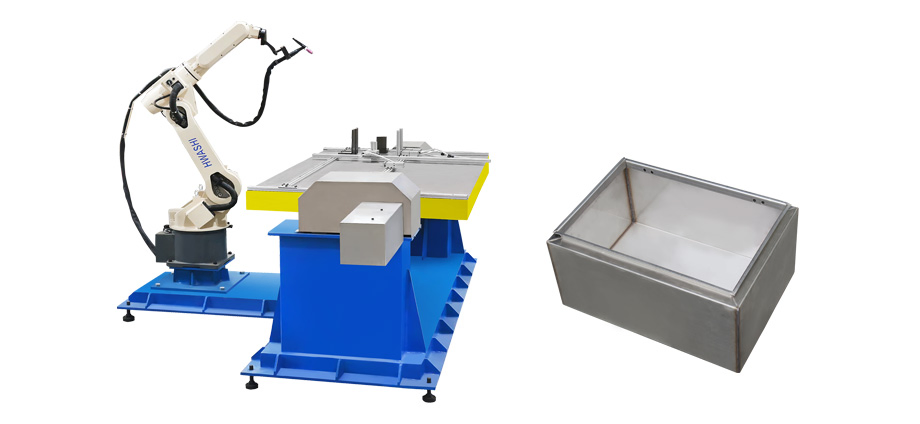

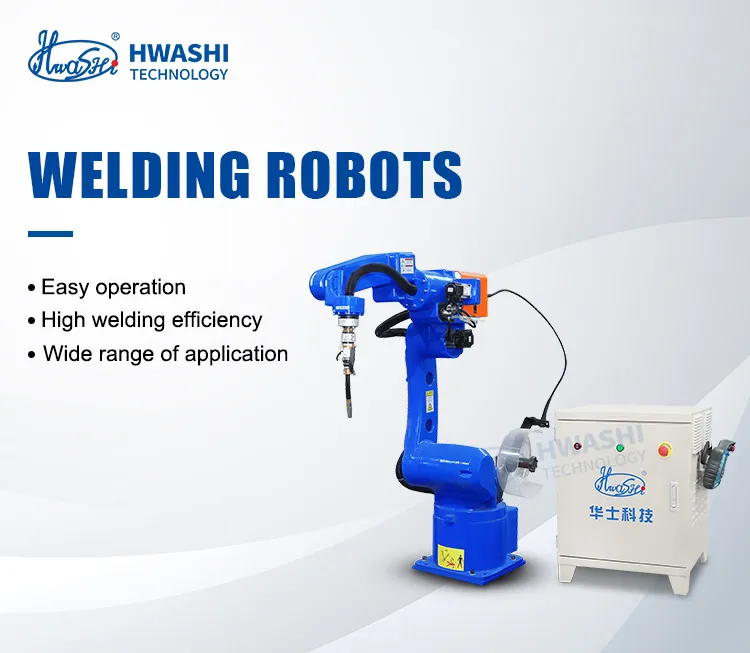

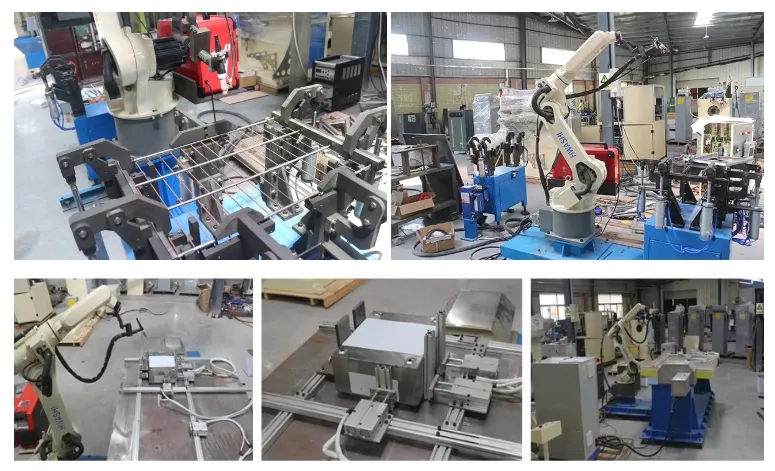

1.पूरी वेल्डिंग रोबोट प्रणाली में एचएस-आर6-08 1.4 मीटर की बांह की लंबाई वाला रोबोट, 400 ए टीआईजी वेल्डिंग मशीन का एक सेट, ऑटोमैटिक एंटी-कॉलिशन वेल्डिंग गन का एक सेट शामिल है,एक धुरी के ऊर्ध्वाधर घूर्णन पोजीशनर के 2 सेट, और समायोज्य वेल्डिंग फिक्स्चर आदि के 2 सेट।सिलेंडर या तेजी से clamps रोबोट के स्वचालित वेल्डिंग की स्थिति की आवश्यकताओं को सुनिश्चित करने के लीवर सिद्धांत के साथ उत्पाद की स्थिति को तय करने के लिए प्रयोग किया जाता हैउत्पादन की दक्षता की आवश्यकताओं के अनुसार, पोजिशनिंग मशीनों के दो सेट डिजाइन किए गए हैं,एक लोड करने और काम के टुकड़े के उतारने के लिए, और दूसरा वेल्डिंग के लिए।

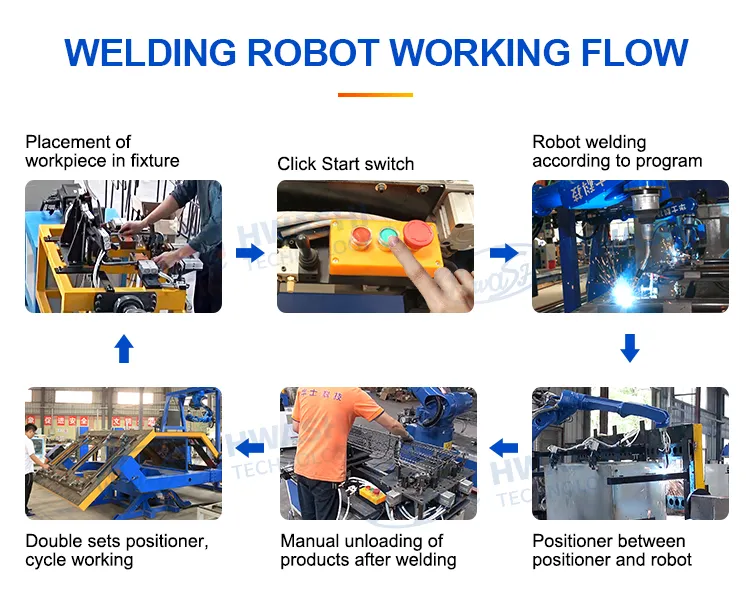

कार्यप्रवाह
1) स्टेशन 1 में स्थिर मेज पर काम करने वाले टुकड़े को मैन्युअल लोड करना;
2) वेल्डिंग शुरू करें;
3) रोबोट और वेल्डिंग मशीन पूर्व निर्धारित कार्यक्रम के अनुसार वर्कपीस पर वेल्डिंग करेंगे;
4) वेल्डिंग समाप्त;
5) जब स्टेशन 1 वेल्डेड हो रहा है, स्टेशन 2 लोड हो रहा है और वर्कपीस को सिंक्रोनस रूप से फिक्स किया जा रहा है। दो स्टेशन बारी-बारी से काम करते हैं।
6) चक्र कार्य
7) यह मशीन मैन्युअल लोडिंग सामग्री के साथ स्वचालित वेल्डिंग प्राप्त कर सकती है। यह वेल्डिंग गुणवत्ता और वेल्डिंग दक्षता में भी सुधार कर सकती है। इसके अलावा, यह उत्पादन लागत को कम कर सकती है।शुद्ध रूप से मैनुअल ऑपरेशन के कारण अस्थिर गुणवत्ता और कम उत्पादन दक्षता की समस्या हल हो गई है.
मशीन सूची
1. पोजीशनर, मैनुअल लोडिंग;
2. उत्पाद को क्लैंप करने के लिए सिलेंडर;
3यंत्र को घुमाने के लिए सिलेंडर;
4. रोबोट स्वचालित वेल्डिंग;
5. उत्पाद का मैन्युअल अनलोडिंग;
6. वेल्डिंग बंदूक क्लीनर डिवाइस
मशीन सूची
1. पोजीशनर, मैनुअल लोडिंग;
2. उत्पाद को क्लैंप करने के लिए सिलेंडर;
3यंत्र को घुमाने के लिए सिलेंडर;
4. रोबोट स्वचालित वेल्डिंग;
5. उत्पाद का मैन्युअल अनलोडिंग;
6. वेल्डिंग बंदूक क्लीनर डिवाइस
