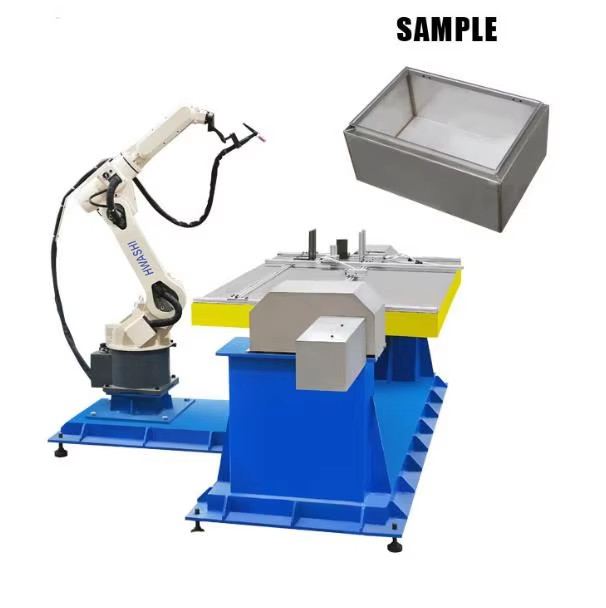

Hwashi Industrial MIG वेल्डिंग रोबोट बीम वेल्डिंग रोबोट स्टोरेज रैक फ्रेम के लिए

Hwashi औद्योगिक 6 अक्ष टाइग वेल्डिंग मैनिपुलेटर

वेल्डिंग रोबोट की विशेषताएं और प्रसिद्ध ब्रांड के घटक।

1वेल्डिंग प्रणाली:पैनसोनिक एमआईजी या टीआईजी वेल्डिंग मशीन ऑटोमैटिक वायर फीडिंग सिस्टम के साथ। स्थिर प्रदर्शन।

2. स्वचालित अलार्म प्रणालीःयदि तार की आपूर्ति या गैस की आपूर्ति आदि पर कोई समस्या है, वेल्डिंग रोबोट अलार्म होगा और वेल्डिंग बंद हो जाएगा जब तक आप अलार्म को साफ़ नहीं करते।

3वेल्डिंग बंदूक प्रणालीःप्रसिद्ध ब्रांड टीबीआई वेल्डिंग बंदूक।

4. वेल्डिंग बंदूक सफाई और तार काटने प्रणालीःटीबीआई ब्रांड।

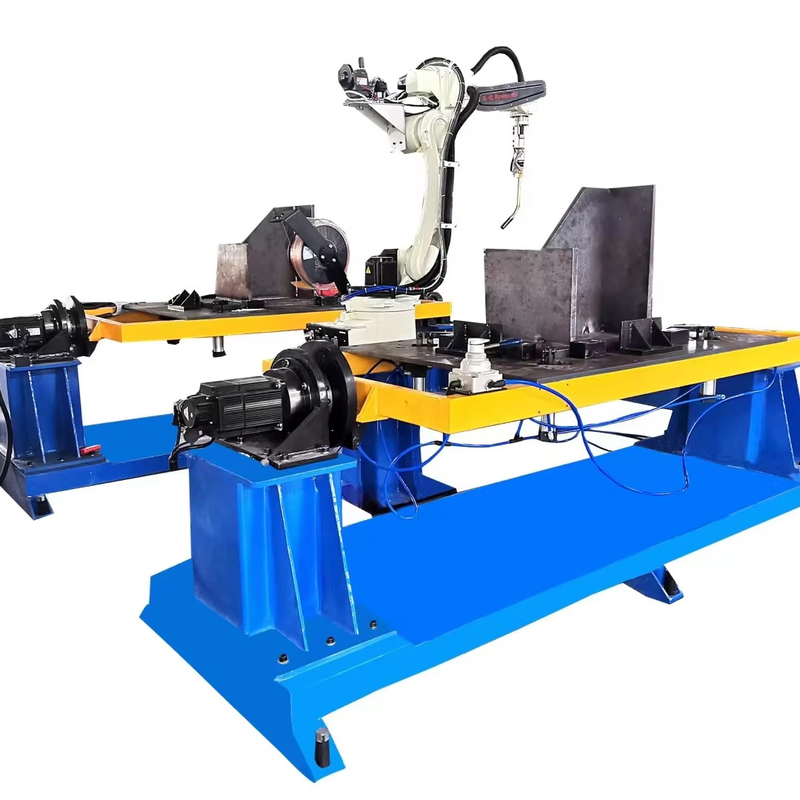

5कार्य स्टेशन पोजिशनर:यह दो सेट कार्य तालिकाओं के साथ बनाया गया है। एकल तालिका 360⁰दो सेट पोजिशनिंग सिस्टम स्पिंडल मोटर के माध्यम से 180° रोटेशन प्राप्त कर सकते हैं। यह दक्षता बढ़ाने के लिए वैकल्पिक उपयोग प्राप्त कर सकता है।

6कार्य टुकड़ा क्लैंपिंग प्रणालीःसिलेंडर काम के टुकड़े को धक्का देंगे और क्लैंप करेंगे। संतुलित और स्थिर क्लैंपिंग बल।

7. आर्क लाइट बैफलःसिलेंडर स्वचालित घूर्णन को धक्का देता है। कार्य प्रक्रिया के दौरान प्रकाश प्रदूषण को रोकने के लिए उपयोग करें।

8. नियंत्रण कक्ष प्रणाली प्रारंभ करेंःपोर्टेबल संरचना के साथ मैनुअल/ऑटोमैटिक बटन प्लेटफॉर्म। संचालन के लिए सुविधाजनक।

5 रोबोट हाथों के मॉडल के लिए विनिर्देश

परियोजना पृष्ठभूमिः स्टोरेज रैक बीम वेल्डिंग रोबोट यूनिट (दक्षिण कोरिया में एक स्टोरेज रैक निर्माता में लागू)

ग्राहक की आवश्यकता
1वेल्डिंग के लिए श्रम बल को बदलने के लिए रोबोट का उपयोग करें। उत्पाद का मैन्युअल लोडिंग और अनलोडिंग। एक बार फिक्स्चर पर उत्पाद को तय करना।
2. काम का टुकड़ा सामग्रीः लोहे का स्टील, दीवार मोटाईः 2-5mm; आकारः लंबाईः 1300-2700mm चौड़ाईः 200mm
3काम का टुकड़ा दो संयुक्त सिरों पर बारी-बारी से वेल्डेड किया जाना चाहिए और विरूपण को कम करने के लिए अनुरोध किया जाना चाहिए।

अनुप्रयोग परिदृश्य और वेल्डिंग नमूना

समाधान

1पूर्ण वेल्डिंग रोबोट प्रणाली में एचएस-आर6-08 1.4 मीटर की बांह लंबाई वाले रोबोट के 2 सेट, 350 ए एमआईजी वेल्डिंग मशीन के 2 सेट, स्वचालित विरोधी टकराव वेल्डिंग बंदूक के 2 सेट शामिल हैं।एक धुरी के ऊर्ध्वाधर घूर्णन पोजीशनर के 2 सेट, वेल्डिंग बंदूक क्लीनर का 1 सेट, और वेल्डिंग फिटिंग के 2 सेट (प्रत्येक फिटिंग को स्ट्राज रैक बीम के दो टुकड़ों से लोड किया जा सकता है), आदि।
2वेल्डिंग गुणवत्ता की स्थिरता और स्थिरता की गारंटी देने के लिए, हम वेल्डिंग बंदूक क्लीनर डिवाइस से लैस करने का सुझाव देते हैं।
3स्वचालित वेल्डिंग छह अक्षीय रोबोट MIG वेल्डर द्वारा की जाती है।सिलेंडर या तेजी से clamps रोबोट के स्वचालित वेल्डिंग की स्थिति की आवश्यकताओं को सुनिश्चित करने के लीवर सिद्धांत के साथ उत्पाद की स्थिति को तय करने के लिए प्रयोग किया जाता हैउत्पादन दक्षता की आवश्यकताओं के अनुसार, एक अक्ष पोजिशनर के दो सेट डिजाइन किए गए हैं,एक लोड करने और काम के टुकड़े के उतारने के लिए, एक वेल्डिंग के लिए।

अनुप्रयोग प्रभाव

1डबल-स्टेशन फिक्स्ड टेबल लेआउट लंबे समय तक निरंतर वेल्डिंग का एहसास कर सकता है, वेल्डिंग दक्षता और वेल्डिंग गुणवत्ता में काफी सुधार हुआ है;

2स्थिर तालिका एक बार में वर्कपीस क्लैंपिंग का एहसास करती है, और स्वचालित रूप से उत्पाद के वैकल्पिक वेल्डिंग का एहसास करती है, ताकि विरूपण को प्रभावी ढंग से नियंत्रित किया जा सके।

3यह मशीन मैन्युअल लोडिंग सामग्री के साथ स्वचालित वेल्डिंग प्राप्त कर सकती है। यह वेल्डिंग गुणवत्ता और वेल्डिंग दक्षता में भी सुधार कर सकती है। इसके अलावा, यह उत्पादन लागत को कम कर सकती है।शुद्ध रूप से मैनुअल ऑपरेशन के कारण अस्थिर गुणवत्ता और कम उत्पादन दक्षता की समस्या हल हो गई है.

4. रोबोट मैन्युअल वेल्डिंग की जगह लेते हैं। वेल्डिंग उद्योग एक उच्च जोखिम वाला उद्योग है, उच्च तापमान, आर्क प्रकाश और वेल्डिंग धुएं श्रमिकों के शारीरिक और मानसिक स्वास्थ्य पर एक निश्चित प्रभाव डालते हैं;

5वेल्डिंग में वेल्डिंग रोबोटों की जगह रोबोटों का उपयोग करना एक अपरिहार्य प्रवृत्ति है, जो न केवल बाजार को बढ़ावा देता है, बल्कि तकनीकी उन्नयन की आवश्यकता भी है।

कार्यप्रवाह

1) स्टेशन 1 में स्थिर मेज पर काम करने वाले टुकड़े को मैन्युअल लोड करना;

2) वेल्डिंग शुरू करें;

3) रोबोट और वेल्डिंग मशीन पूर्व निर्धारित कार्यक्रम के अनुसार वर्कपीस पर वेल्डिंग करेंगे;

4) वेल्डिंग समाप्त;

5) जब स्टेशन 1 वेल्डेड हो रहा है, स्टेशन 2 लोड हो रहा है और वर्कपीस को सिंक्रोनस रूप से फिक्स किया जा रहा है। दो स्टेशन बारी-बारी से काम करते हैं।

6) चक्र कार्य

रोबोट वेल्डिंग प्रक्रियाएं

HWASHI रोबोट अधिकतम कार्य सीमा प्रदान करते हैं और सिस्टम की लचीलापन में सुधार के लिए कई दिशाओं से स्थापित किए जा सकते हैं।विभिन्न वेल्डिंग बिजली स्रोतों को विभिन्न वेल्डिंग आवश्यकताओं को पूरा करने और विभिन्न वेल्डिंग प्रक्रियाओं को महसूस करने के लिए मेल खा सकता है.

वेल्डिंग पोजिशनिंग के विभिन्न प्रकार प्रदान करें
1यह रोबोट के साथ समन्वय में काम कर सकता है ताकि वेल्डिंग गति और स्थिति स्थिर हो सके और वेल्डिंग की उच्च गुणवत्ता प्रदान की जा सके।

2. उच्च परिशुद्धता रिड्यूसर, उच्च घूर्णन सटीकता, सटीक स्थिति, और मजबूत असर क्षमता के साथ आयातित सर्वो मोटर का उपयोग करें।

3. वर्कपीस को आवश्यक वेल्डिंग कोण पर घुमाकर।

अनुकूलित मशीन की 7 वीं अक्ष प्रदान करें

1रोबोट की सीमित गति सीमा के कारण सीमित कार्य सीमा के नुकसान को दूर करने के लिए रोबोट की कार्य सीमा बढ़ाएं।

2रोबोट स्लाइड रेल की स्थापनाः रोबोट अकेले चल सकता है या ग्राहकों की साइट पर काम करने की स्थिति के अनुसार मिलान वेल्डिंग पावर सप्लाई और रोबोट कंट्रोल कैबिनेट के साथ चल सकता है।

3वायु में वेल्डिंग स्प्रे या धूल को रोकने के लिए विशेष सुरक्षा तंत्र जो सटीक भागों के खराब प्रभाव का कारण बनेगा।

4विभिन्न ग्राहकों की विभिन्न स्थितियों के अनुकूल होने के लिए, ग्राहक के लिए विभिन्न विन्यास और स्थापना करने में सक्षम होना।

रोबोट एकीकरण

ह्वाशी रोबोट सिस्टम के अलावा, हम रोबोट के अंतरराष्ट्रीय ब्रांडों के साथ भी एकीकृत कर सकते हैं ताकि वेल्डिंग रोबोट समाधान प्रदान किया जा सके।

रोबोट केस और वेल्डिंग नमूना

वेल्डिंग रोबोट अनुप्रयोग

वेल्डिंग रोबोट लोहे, स्टेनलेस स्टील, जस्ती पाइप, प्लेट, तार, ट्यूब वेल्ड कर सकते हैं, और छोटे और बड़े वर्कपीस को अच्छे और सुंदर वेल्डिंग प्रभाव के साथ रोबोटिक वेल्ड किया जा सकता है
