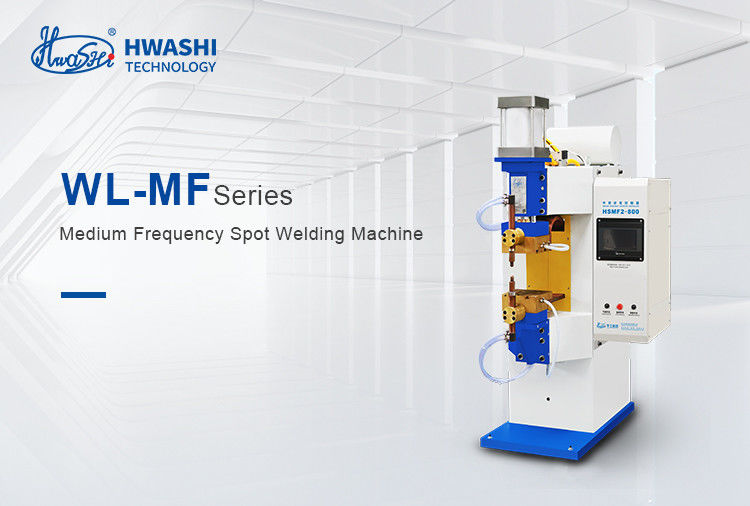

HWASHI मध्यम आवृत्ति इन्वर्टर वायवीय एल्यूमीनियम स्पॉट वेल्डिंग मशीन

विवरण

मध्यम आवृत्ति इन्वर्टर डीसी प्रतिरोध नियंत्रण प्रणालीः निम्नलिखित चित्र को देखें, तीन-चरण एसी धारा को डीसी में सुधार दिया गया है।फिर मध्यम आवृत्ति 1000 हर्ट्ज वर्ग तरंग में परिवर्तित और IGBT से मिलकर इन्वर्टर सर्किट के माध्यम से वेल्डिंग ट्रांसफार्मर के प्राथमिक में जुड़ावेल्डिंग ट्रांसफार्मर के माध्यम से rectification के बाद, वर्तमान छोटे धड़कन के साथ डीसी बन जाता है और वेल्डिंग के लिए इलेक्ट्रोड को आपूर्ति की जा रही है।इन्वर्टर वेल्डिंग प्रक्रिया के दौरान निरंतर धारा प्राप्त करने के लिए प्राथमिक और माध्यमिक वेल्डिंग वर्तमान की प्रतिक्रिया के अनुसार IGBT के ड्यूटी चक्र दर समायोजित करेगा.

आवेदन

सेंसर, एलईडी और उसके सीसा, तांबे की पन्नी और गायब तार, रिले, घड़ी, क्षमता स्लग और सीसा, तांबे के तार, प्रतिरोध पिन, प्रेरण, बैटरी और स्थिरीकरण लिंक, सोकेट,चांदी के संपर्क और तांबे की शीट, वोल्फ्रेम और मोलिब्डेनम सामग्री आदि के साथ वेल्डिंग बिजली

सामान्य एसी नियंत्रक की तुलना में, एमएफ नियंत्रक के निम्नलिखित फायदे हैंः

1. उन्नत वेल्डिंग मशीन, एमएफ इन्वर्टर के सिद्धांत को अपनाएं। तीन चरणों की एसी शक्ति को डीसी शक्ति में बदलें।
2. वेल्डिंग करंट डीसी है, कोई प्रेरण नहीं, उच्च गर्मी इनपुट और आउटपुट दक्षता, अधिक विश्वसनीय और स्थिर वेल्डिंग गुणवत्ता
3. तीन चरण भार संतुलन, शक्ति कारक 1 के करीब है
4. बुद्धिमान डिजिटल नियंत्रक, अधिक सटीक और तेजी से वेल्डिंग वर्तमान के नियंत्रण। समायोजन सटीकता एसी मशीन की तुलना में 20 गुना अधिक है
5. उत्पादन लागत को कम करें, ऊर्जा बचाएं, केबलों की आवश्यकता और रखरखाव लागत को कम करें, प्रेरण कारक में सुधार करें।
6. ऊर्जा को एक विशेष इन्वर्टर में संग्रहीत करें, बिजली ग्रिड के उतार-चढ़ाव के लिए अधिक अनुकूलन।
7. वेल्डिंग ट्रांसफार्मर का छोटा आकार और वजन, एसी मशीन का एक तिहाई।
8. एल्यूमीनियम और जस्ती सामग्री उत्पाद वेल्ड करने में सक्षम हो
9. विशेष रूप से तीन परत धातु शीट या बहुत पतला उत्पाद वेल्डिंग के लिए उपयुक्त

नियंत्रक

नियंत्रण प्रणाली के कार्य और विशेषताएंः

नियंत्रण प्रणाली नियंत्रक, मध्यम आवृत्ति ट्रांसफार्मर, और वेल्डिंग कार्य टुकड़े से बना है। नियंत्रक में नियंत्रित रेक्टिफायर, ऊर्जा संग्रहीत भाग, आईजीबीटी, बिजली स्रोत ड्राइवर,और नियंत्रण केंद्र भागआदि।

1) प्रोग्राम करने योग्य वेल्डिंग मॉडल के 101 सेट, सीम वेल्डिंग मॉडल के 96 सेट। वेल्डिंग के दौरान सीधे मॉडल का चयन करने में सक्षम;

2) वेल्डिंग स्पॉट करंट का कार्य धीरे-धीरे बढ़ता है, मल्टीपॉइंट वेल्डिंग करते समय वर्तमान शंट के कारण वेल्डिंग प्रभाव की अस्थिरता को कुशलता से हल करता है;

3) प्रीहीट करंट, वेल्डिंग करंट और टेम्परिंग करंट को सेट करने में सक्षम होना, वेल्डिंग के दौरान स्प्लैश और वेल्डिंग के बाद वर्कपीस को बुझाने से प्रभावी ढंग से रोकना।3 विद्युत आवेग अलग से सेट किया जा सकता है और अलग से या स्वतंत्र रूप से गठबंधन;

4) वर्तमान को धीरे-धीरे बढ़ाने और कम करने में सक्षम, वेल्डिंग के दौरान स्प्लैश और दोषपूर्ण नगेट गठन से प्रभावी ढंग से बचें। उत्कृष्ट भौतिक प्रदर्शन प्राप्त करने में सक्षम।

5) विशेष सामग्री, विशेष वेल्डिंग के लिए वेल्ड करने में सक्षम हो एल्यूमीनियम, जस्ती धातु आदि आदर्श वेल्डिंग प्रभाव के साथ।

6) गणना कार्यः बेहतर आउटपुट गणना और मशीन प्रबंधन के लिए वेल्डिंग समय की संख्या, इलेक्ट्रोड और पीसने के उपयोग की संख्या को कुशलतापूर्वक गिनें।

7) सिंगल स्पॉट वेल्डिंग, सतत स्पॉट वेल्डिंग का कार्य;

8) खराबी की जांच और स्व-संरक्षण समारोह। कार्य प्रक्रिया के दौरान, नियंत्रक स्वचालित रूप से आउटपुट वर्तमान को बंद कर देगा और खराबी के कारण को याद दिलाएगा;

9) ऊर्जा की बचत, तीन चरण बिजली स्रोत आउटपुट, उच्च कार्य आवृत्ति, ट्रांसफार्मर की कम खपत, ऊर्जा की बचत का महत्वपूर्ण प्रभाव;

10) सुविधाजनक स्थापना और संचालन। एमएफ इन्वर्टर वेल्डिंग उपकरण में, सामान्य एसी ट्रांसफार्मर की तुलना में ट्रांसफार्मर की मात्रा नाटकीय रूप से कम हो गई है।पूरी मशीन का वजन हल्का है. सुविधाजनक स्थापना और संचालन;

11) संचार और बीसीडी कोड नियंत्रण कार्य। दूरस्थ नियंत्रण, स्वचालन प्रबंधन प्राप्त करने के लिए औद्योगिक व्यक्तिगत कंप्यूटर, पीएलसी और अन्य ऊपरी नियंत्रण उपकरण से कनेक्ट करने में सक्षम होना चाहिए,उच्च दक्षता के साथ;

12) डीएसपी और पीएलडी को मुख्य नियंत्रण इकाई के रूप में अपनाएं। विद्युत सर्किट सरल, उच्च एकीकृत, बुद्धिमान है। खराबी की दर को कम करें। आसान रखरखाव।

विनिर्देश

आवेदन

सेंसर, एलईडी और उसके सीसा, तांबे की पन्नी और गायब तार, रिले, घड़ी, क्षमता स्लग और सीसा, तांबे के तार, प्रतिरोध पिन, प्रेरण, बैटरी और स्थिरीकरण लिंक, सोकेट,चांदी के संपर्क और तांबे की शीट, वोल्फ्रेम और मोलिब्डेनम सामग्री आदि के साथ वेल्डिंग बिजली

मॉडल नं.	WL-MF-90K	WL-MF-150K	WL-MF-200K	WL-MF-300K
इनपुट पावर सप्लाई	3~380V	3~380V	3~380V	3~380V
नामित क्षमता	90 केवीए	150 केवीए	200 केवीए	300 केवीए
अधिकतम शॉट-सर्किट धारा	18KA	30KA	45KA	55KA
कार्य चक्र	२०%	२०%	२०%	२०%
नियंत्रण विधि	प्राथमिक/उपप्राइम निरंतर धारा	प्राथमिक/उपप्राइम निरंतर धारा	प्राथमिक/उपप्राइम निरंतर धारा	प्राथमिक/उपप्राइम निरंतर धारा
इन्वर्टर आवृत्ति	1kHz	1kHz	1kHz	1kHz
बांह की लंबाई	220*400 मिमी	220*400 मिमी	220*450 मिमी	220*450 मिमी
अधिकतम दबाव	6KN	10KN	15KN	20KN
इलेक्ट्रोड स्ट्रोक	60 मिमी	80 मिमी	80 मिमी	80 मिमी
शीतलन जल	≥8L/मिनट	12 लीटर/मिनट	12 लीटर/मिनट	14 लीटर/मिनट
वेल्डिंग मोटाई	3.0+3.0 मिमी	3.5+3.5 मिमी	4.0+4.0 मिमी	4.5+4.5 मिमी
