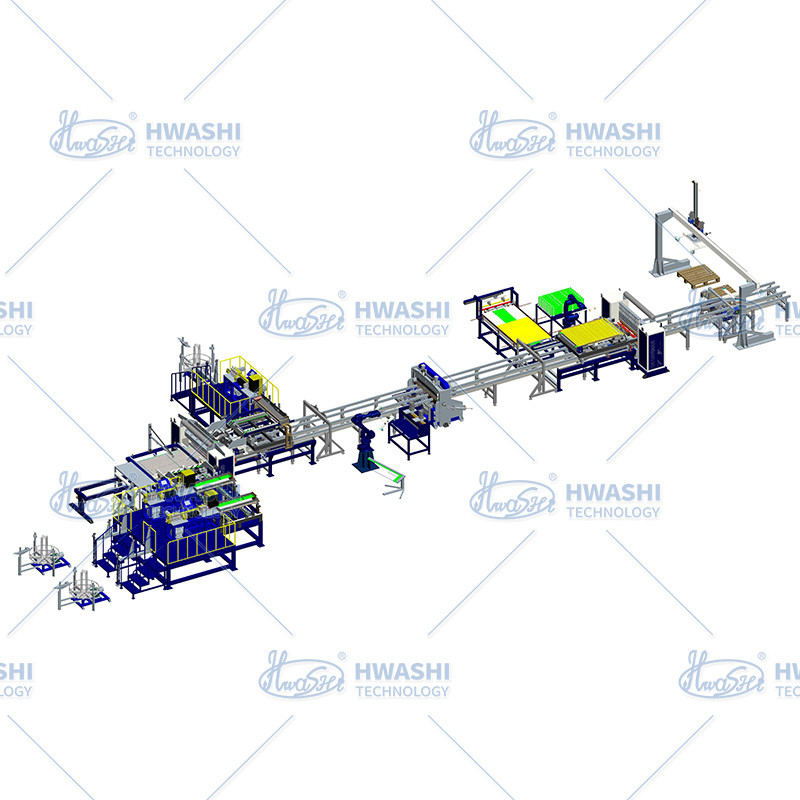

नई स्थिति तार जाल डेक शेल्फ स्वचालित उत्पादन लाइन Hwashi स्वचालित तार मशीन
उत्पाद का वर्णन
इस परियोजना के लिए डिजाइन की गई वेल्डिंग उत्पादन लाइन विशेष रूप से वायर पैलेट रैक डेकिंग के तेजी से उत्पादन के लिए है।यह तार जाल और सख्त करने वाले का पूर्ण स्वचालित उत्पादन करने में सक्षम बनाता है. स्वचालित तार काटने, खिला, वेल्डिंग, झुकने, घूर्णन, किनारों को ट्रिम करने, सख्त करने वाले स्वचालित खिला, वेल्डिंग और तैयार उत्पाद के स्टैकिंग को प्राप्त करना।पूरे लाइन डिजाइन केवल दो ऑपरेटरों की आवश्यकता होती हैउत्पाद की गुणवत्ता और उत्पादन दक्षता में वृद्धि, उत्पादन लागत में कमी। यह मैनुअल संचालन से जुड़े गुणवत्ता अस्थिरता और कम दक्षता के मुद्दों को संबोधित करने में भी मदद करता है।उत्पादन की दक्षता और स्वचालन स्तर में काफी सुधार हुआ है.
कार्य प्रक्रिया
1)उच्च गति तार सीधा और काटने की मशीन तार कॉइल से तारों को काट देगा,और फिर क्रॉस तारों और लाइन तारों के स्वचालित तार भरने के लिए तार आपूर्ति प्रणाली के लिए तार लोड.
2) क्रॉस वायर और लाइन वायर भरने की प्रणाली स्वचालित रूप से वेल्डिंग स्थिति में तार को खिलाएगी।
3) वेल्डिंग मशीन स्वचालित रूप से वेल्डिंग करेगी।
4)वेल्डिंग के बाद रोबोट जाल को उठाकर किनारों को काटने के लिए तार ट्रिमिंग स्टेशन पर लोड करेगा।
5)ट्रिमिंग के बाद, रोबोट तार जाल को फिर से कन्वेयर लाइन पर रखेगा और इसे झुकने वाले स्टेशन पर ले जाएगा।
6)बेंडिंग मशीन जाल के एक तरफ को मोड़ देगी।
7) घूर्णी प्रणाली जाल को घुमाएगी और झुकने वाली मशीन जाल के दूसरे पक्ष को झुकाती है।
8)वायर मेष सख्त (समर्थन सलाखों) वेल्डिंग स्थिति में चलेगा
9)यांत्रिक हाथ सख्त करने वालों को लोड करेगा और उन्हें स्वयंचलित रूप से वेल्डिंग स्थिति में तय करेगा।
10) वेल्डिंग मशीन ड्राइंग के अनुसार सख्त करने वालों का वेल्डिंग करेगी।
11)वेल्डिंग के बाद, अनलोडिंग मैकेनिकल आर्म स्वचालित रूप से तैयार उत्पाद को फ्लिप और स्टैक करेगा।
तकनीकी डेटा
| पद | डेटा |
| विद्युत | तीन चरण चार तार 380V±10% |
| पावर केबल | 120mm2,400A |
| नियंत्रण विधि | पीएलसी |
| प्रभावी वेल्डिंग चौड़ाई | 1200 मिमी |
| प्रभावी वेल्डिंग लंबाई | 1200 मिमी |
| स्वचालित गति |
200-500 मिमी/सेकंड समायोज्य |
| स्वचालित तार भरने की सीमा |
लाइन तारः 400-1200 मिमी, तार व्यासः 2-6 मिमी पार तारः 400-1200 मिमी, तार व्यासः 2-6 मिमी |
| स्वचालित तार भरने की प्रणाली संख्या | दो सेट |
| मशीन का आयाम |
35000mmx8000mm |
| वायु दबाव | 0.6 एमपीए |
| शीतलन जल | 15-25°C |
मशीन का विवरण:
|
उच्च गति तार काटने की मशीन |
स्वचालित तार आपूर्ति प्रणाली |
|
लाइन वायर स्वचालित भरने की प्रणाली |
क्रॉस वायर ऑटोमैटिक फिलिंग सिस्टम |
|
स्वचालित तार जाल वेल्डिंग मशीन |
स्वचालित तार जाल चलती गाड़ी |
| रोबोट और तार काटने की मशीन |
तार जाल झुकाने की मशीन |
|
स्टिफनेर लोडिंग सिस्टम |

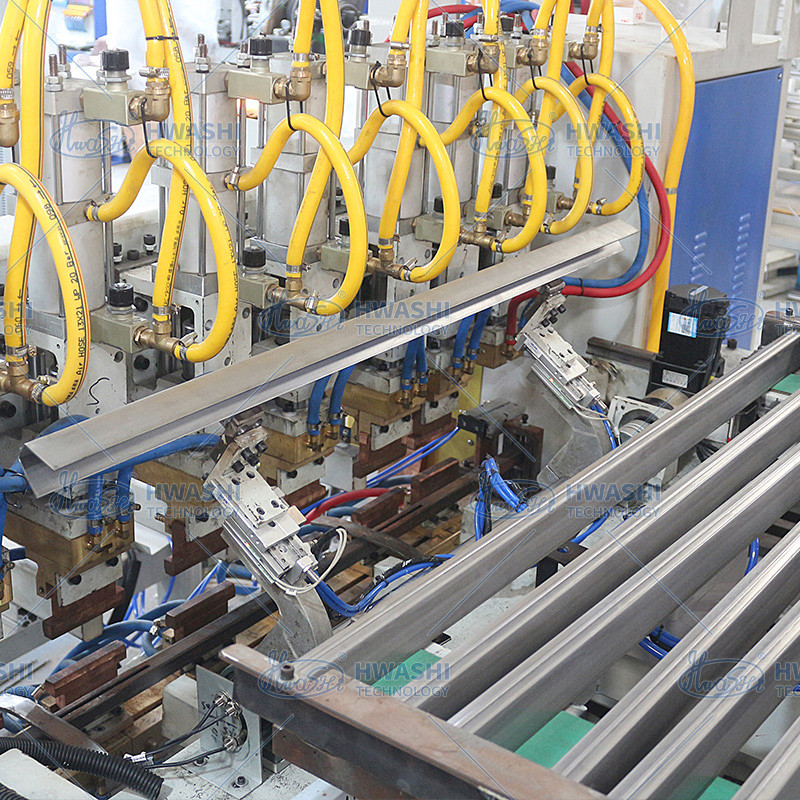

स्टिफनर वेल्डिंग सिस्टम |
|
स्वचालित अनलोडिंग और स्टैकिंग |
तैयार उत्पाद |
