पाइप कंडेनसर वेल्डिंग मशीन की लंबाई 1000 मिमी * 1000 मीटर

यह कंडेनसर वेल्डिंग विशेष मशीन वेल्डिंग कंडेनसर के साथ-साथ वायर मेष के लिए अनुकूलित है।आपकी कंपनी द्वारा प्रदान किए गए उत्पाद विनिर्देश के अनुसार, और दक्षता और उत्पादन दर बढ़ाने के लिए, मशीन को दो फीडिंग फिक्स्चर सिस्टम, स्वचालित मोबाइल सिस्टम, स्वचालित वेल्डिंग सिस्टम और शीतलन प्रणाली के रूप में डिज़ाइन किया गया है।दक्षता बढ़ाने के लिए एक ही समय में कंडेनसर के दो टुकड़ों को वेल्ड करने में सक्षम हो।वेल्डिंग चक्र 20 सेकंड/पीसी होगा।

आवेदन

निरंतर वेल्डिंग कंडेनसर या तार जाल।यह कंडेनसर वेल्डिंग विशेष मशीन स्वचालित वायर फीडिंग सिस्टम, स्वचालित मोबाइल सिस्टम, स्वचालित वेल्डिंग सिस्टम और शीतलन प्रणाली के साथ तार और बंडी ट्यूब कंडेनसर वेल्डिंग के लिए अनुकूलित है।

1. मुख्य शरीर: घने और क्षैतिज वायर रॉड के कारण, मुख्य शरीर के एकीकृत प्रबलित गैन्ट्री प्रकार को डिज़ाइन किया गया है।ऊर्ध्वाधर तनाव मुख्य शरीर को अपनाएं।यह मशीन मुख्य शरीर की तीव्रता और स्थिरता सुनिश्चित करने के लिए मोटी स्टील प्लेट की अच्छी गुणवत्ता से बनी है।मशीन अन्य कार्यों के लिए स्ट्रेस सपोर्टिंग पॉइंट और वर्किंग प्लेटफॉर्म प्रदान करने के लिए स्लाइड गाइड से लैस है।मशीन पर वेल्डिंग जुड़नार के दो सेट लगाने के लिए, प्रभावी वेल्डिंग चौड़ाई 1300 मिमी है जबकि वेल्डिंग की लंबाई 1000 मिमी है।

2. शक्ति का स्रोत: मध्यम आवृत्ति इन्वर्टर वेल्डिंग स्रोत को अपनाएं।कर्तव्य चक्र दर 50% तक पहुँच जाती है।तीन-चरण बिजली की आपूर्ति एक विशेष इन्वर्टर के माध्यम से सुधार के अधीन है और 1000 हर्ट्ज एसी वोल्टेज में परिवर्तित हो जाती है और फिर डीसी वेल्डिंग चालू प्रदान करने के लिए इसे ठीक करने के लिए एक मध्यम आवृत्ति ट्रांसफार्मर में प्रेषित किया जाता है।सामान्य एसी पल्स बिजली की आपूर्ति के साथ तुलना करें, इस प्रकार का बिजली स्रोत तेज और सटीक रूप से समायोजित किया जा सकता है।पावर ग्रिड पर कम प्रभाव और पावर ग्रिड के लिए कम आवश्यकता की तुलना समान क्षमता के सिंगल-फेज वेल्डर से की जाती है।

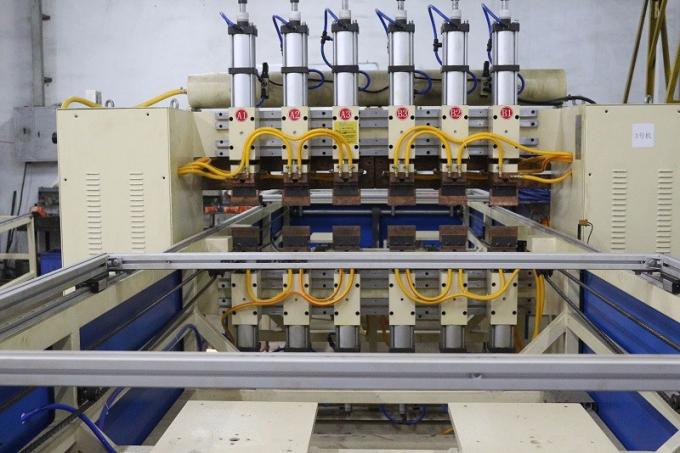

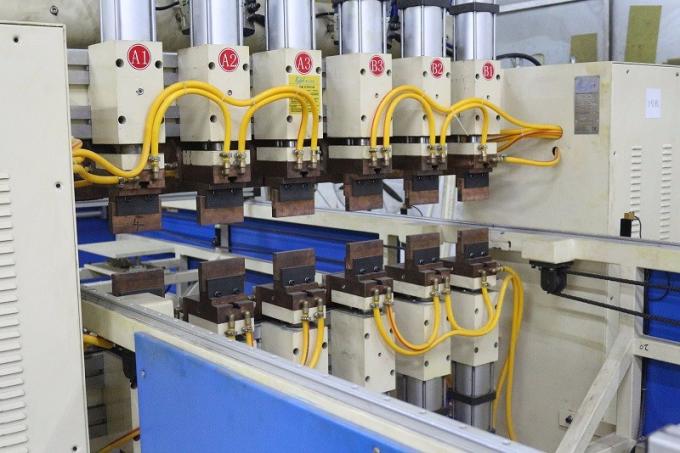

3. पंक्ति वेल्डिंग संरचना: वेल्डिंग इलेक्ट्रोड के 6 सेट बीम पर स्थापित होते हैं और स्लाइड गाइड से लैस होते हैं जो क्षैतिज रूप से आगे बढ़ सकते हैं।वेल्डिंग स्पॉट की दूरी को समायोजित करना सुविधाजनक है, इसलिए यह अलग-अलग चुटकी के साथ काम के टुकड़ों को वेल्डिंग करने के लिए उपयुक्त है।रो वेल्डिंग इलेक्ट्रोड का वेल्डिंग प्रोग्राम लचीला होता है और विभिन्न प्रकार के वेल्डिंग प्रोग्राम उपलब्ध होते हैं।तो आप बीच से पक्षों तक या पक्षों से मध्य या एकल वेल्डिंग तक वेल्ड करना चुन सकते हैं।वास्तव में वेल्डिंग प्रभाव की स्थिर, विश्वसनीय और अच्छी स्थिरता प्राप्त करें।

4. शीतलन प्रणाली: वेल्डिंग की प्रक्रिया के दौरान प्रतिरोध वेल्डर बहुत अधिक गर्मी उत्पन्न करेगा।गर्मी का स्रोत हो सकता है: इलेक्ट्रोड और वर्कपीस की वेल्डिंग या सिलिकॉन नियंत्रित और वेल्डिंग ट्रांसफार्मर जैसे घटकों का काम करना।घटकों के कामकाजी जीवन की रक्षा के लिए और वेल्डिंग की विश्वसनीयता सुनिश्चित करने के लिए वेल्डिंग इलेक्ट्रोड के नरम तापमान को नियंत्रित करने के लिए, इसे गर्मी को दूर करने के लिए ठंडा पानी चक्र को अपनाने के लिए डिज़ाइन किया गया है।एयर-कूल्ड प्रकार के ठंडे पानी को अपनाया जाता है।कूलिंग-वॉटर मशीन के रेफ्रिजरेटिंग सिस्टम के माध्यम से, पानी का तापमान प्रीसेट तापमान तक ठंडा करने के लिए मजबूर होता है।कूलिंग वाटर साइकिल का उद्देश्य कूलिंग-वॉटर मशीन और वाटर स्टोरेज बॉक्स के वाटर पंप के माध्यम से प्राप्त किया जाता है।
