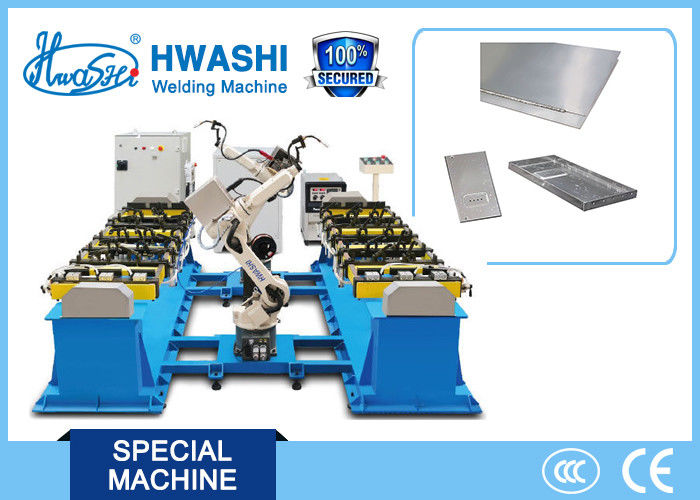

HWASHI HS-R6-08 6 एक्सिस ऑटोमैटिक इंडस्ट्रियल TIG वेल्डिंग रोबोट स्टेनलेस स्टील बॉक्स के लिए
उत्पाद की विशेषताएँ:
पेलोड 8kg 1.4m बांह 6 अक्ष वेल्डिंग रोबोट उपयोग के लिए पूरे रोबोट प्रणाली में निम्नलिखित घटक शामिल हैं:
8 किलो पेलोड 1.4 मीटर रोबोट बांह 1 सेट;
पैनासोनिक 350A मिग वेल्डिंग मशीन 1 सेट;
एक अक्ष 360 ° रोटेशन पोजिशनर 2 सेट;
फिक्स्चर 2 सेट;
वेल्डिंग बंदूक क्लीनर 1 सेट
की सुविधाएं पेलोड 8 किग्रा 1.4 मी बांह 6 अक्ष वेल्डिंग रोबोट
1. पोजिशनर, मैनुअल लोडिंग;
2. उत्पाद को जकड़ने के लिए सिलेंडर;
3. स्थिरता को चालू करने के लिए सिलेंडर;
4. रोबोट स्वचालित वेल्डिंग;
5. मैनुअल उतराई उत्पाद;
6. वेल्डिंग बंदूक क्लीनर डिवाइस
उत्पाद पैरामीटर
पेलोड 8kg 1.4m बांह 6 अक्ष वेल्डिंग रोबोट के लिए तकनीकी डेटा
| आइटम | पैरामीटर | |
| नमूना | HS-R6-08 | |
| स्वतंत्रता का दर्जा | 6 | |
| ड्राइविंग विधि | एसी सर्वो ड्राइविंग | |
| मैक्स।पेलोड | 6kg | |
| दोहराया स्थिति सटीकता | ± 0.05 मिमी | |
| गति सीमा | J1Axis | ± 170 ° |
| J2Axis | ～ 120 ° ＋ -85 ° | |
| J3Axis | ～ 85 ° 65 -165 ° | |
| J4Axis | ± 180 ° | |
| J5Axis | ± 135 ° | |
| J6Axis | ± 360 ° | |
| मैक्स।गति | J1Axis | 2.27rad / s, 130 ° / s |
| J2Axis | 2.27rad / s, 130 ° / s | |
| J3Axis | 2.27rad / s, 130 ° / s | |
| J4Axis | 3.93rad / s, 225 ° / s | |
| J5Axis | 2.53rad / s, 145 ° / s | |
| J6Axis | 6.98rad / s, 400 ° / s | |
| आवंटित टोक़ | J4Axis | 12N.m |
| J5Axis | 10N.m | |
| J6Axis | 8N.m | |
| वातावरण | तापमान | 0 ℃ ~ 55 ℃ |
| नमी | 20% ～ 80% (कोई ठंढ नहीं) | |
| अन्य |
ज्वलनशील, विस्फोटक, संक्षारक गैस और तरल से बचें; पानी, तेल, धूल नहीं; शोर (प्लाज्मा) से दूर रखें |
|
| इंस्टॉलेशन तरीका | ग्राउंड स्थापित करना | |
| रोबोट मुख्य शरीर | 180 किलो | |
| शक्ति | तीन चरण 380V, 50HZ / 60HZ, 3.6KVA | |
| इलेक्ट्रिक कैबिनेट वजन | 200 किलो | |
1. वेल्डिंग प्रणाली: स्वचालित तार खिला प्रणाली के साथ पैनासोनिक छूत वेल्डिंग मशीन।स्थिर प्रदर्शन।2. स्वचालित अलार्म प्रणाली: अगर तार खिला या गैस की आपूर्ति और किसी भी तरह की समस्या, वेल्डिंग रोबोट अलार्म और वेल्डिंग बंद कर देगा जब तक आप अलार्म को साफ नहीं करते।3. वेल्डिंग गन सिस्टम: प्रसिद्ध ब्रांड TBI वेल्डिंग गन।4. वेल्डिंग बंदूक की सफाई और तार काटने की व्यवस्था: TBI ब्रांड।
5. चाप प्रकाश बाधक: सिलेंडर स्वचालित रोटेशन को धक्का देता है।काम करने की प्रक्रिया के दौरान प्रकाश प्रदूषण को रोकने के लिए उपयोग करें।
6. Startcontrol पैनल सिस्टम: पोर्टेबल संरचना के साथ मैनुअल / स्वचालित बटन प्लेटफ़ॉर्म।ऑपरेशन के लिए सुविधाजनक है।7. वर्किंग स्टेशन पोजिशनर: इसे वर्किंग टेबल के दो सेटों के साथ डिजाइन किया गया है।सिंगल टेबल 3600 रोटेशन प्राप्त कर सकती है जो मल्टी-एंगल वेल्डिंग के लिए उपयुक्त है।पोजिशनर सिस्टम के दो सेट स्पिंडल मोटर के माध्यम से 180 ° रोटेशन प्राप्त कर सकते हैं।यह दक्षता बढ़ाने के लिए वैकल्पिक उपयोग को प्राप्त कर सकता है।8. वर्क पीस क्लैम्पिंग सिस्टम: सिलिंडर धक्का देगा और वर्क पीस को क्लैंप करेगा।संतुलित और स्थिर क्लैंपिंग बल।
