उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Hwashi
प्रमाणन:
CE, CCC
मॉडल संख्या:
WL-वर्ग-150K
संपर्क करें
वीडियो
वीडियो
वीडियो
वीडियो

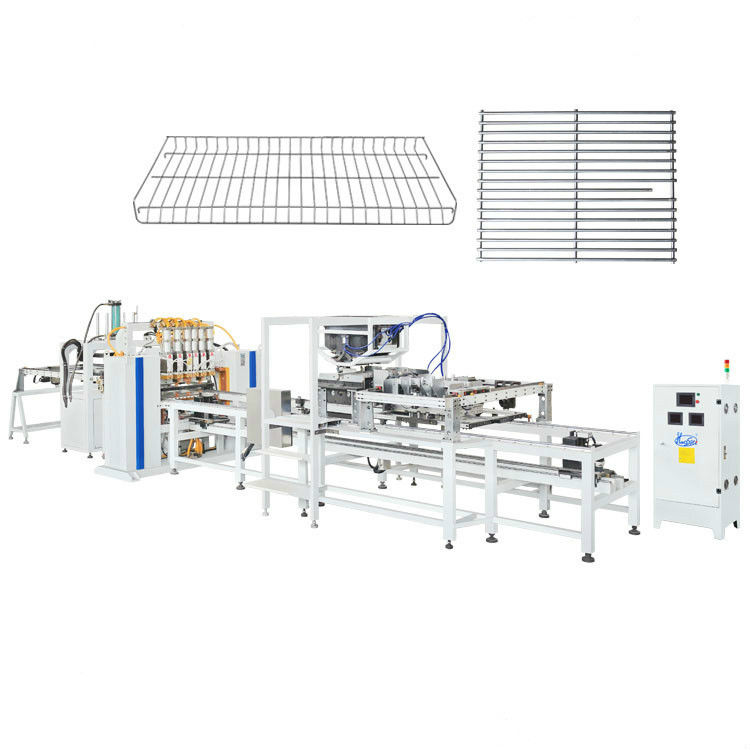

HWASHI मल्टी-पॉइंट वायर रैक / वायर शेल्फ वेल्डिंग मशीन। पूर्ण स्वचालित वायर मेष वेल्डिंग मशीन
| नमूना | WL-SQ-150K ×2 |
| इनपुट वोल्टेज | दो-फेज 380 वी |
| आगत बहाव | 400A |
| आउटपुट वोल्टेज | 12 वी |
| मैक्स शॉर्ट सर्किट करंट | 45000A |
| वेल्डिंग प्रभावी चौड़ाई | 1200 मिमी |
| वेल्डिंग प्रभावी लंबाई | 3000 मिमी |
| फीडर मूविंग स्पीड | 500 मीमीटर / सेकंड |
| ऊपरी वेल्डिंग सिलेंडर | 100x100mm |
| लोअर वेल्डिंग सिलेंडर | 160x100mm |
2।वायर मेष / वायर शेल्फ / वायर बास्केट उत्पादन लाइन
1. वायर स्ट्रेटनिंग एंड कटिंग मशीन
2. हाई स्पीड वायर स्ट्रेटनिंग एंड कटिंग मशीन
3. 2D तार झुकने मशीन
4. 3 डी तार झुकने मशीन
5. वायर फ्रेम बट वेल्डिंग मशीन
6. तार फ्रेम टी बट वेल्डिंग मशीन
7. स्वचालित वायर मेष वेल्डिंग मशीन
8. वायर ट्रिमिंग मशीन
1. इस गैन्ट्री पंक्ति वेल्डिंग मशीन तार जाल के तेजी से उत्पादन में विशेषज्ञता प्राप्त है।यह अधिक Y तार और कम X तार वाले उत्पाद के लिए उपयुक्त है।
2. वेल्डिंग बिजली स्रोत तीन चरण है।वेल्डिंग का तरीका एक तरफा डबल-लेयर ऑटोमैटिक स्टेपिंग फीडिंग है जिसमें 12 वेल्डिंग हेड हैं।(अपने उत्पाद के अनुसार समायोज्य)
3. प्रभावी वेल्डिंग चौड़ाई के भीतर है 0 ~ 2200 मिमी जबकि प्रभावी वेल्डिंग की लंबाई है 3000 मिमी।(अपने उत्पाद के अनुसार समायोजित कर सकते हैं)
कार्य विकल्प:
1. बिजली की आपूर्ति:
प्रकार: तीन चरण एमएफ डीसी बिजली आपूर्ति प्रणाली या दो चरण एसी बिजली आपूर्ति प्रणाली
मात्रा: बिजली आपूर्ति प्रणाली का एक सेट या बिजली आपूर्ति प्रणाली के दो सेट (दोहरी दक्षता)
2. फीडर: डबल-लेयर ऑटोमैटिक फीडर (साइकल वर्किंग, सर्वो मोटर के जरिए सटीक स्टेपिंग पोजिशन) या मैनुअल फीडर
3. अनलोडिंग डिवाइस: ऑटोमैटिक अनलोडिंग डिवाइस या मैनुअल अनलोडिंग डिवाइस
4. स्वचालित झुकने डिवाइस
5. स्वचालित स्ट्रेटनिंग और कटिंग मशीन
विशेषताएं:
1. मुख्य शरीर: यह अनुदैर्ध्य तनाव शरीर और अच्छी गुणवत्ता मोटी स्टील प्लेट को गोद लेती है ताकि मुख्य शरीर की ताकत और स्थिरता सुनिश्चित हो सके।
2. वेल्डिंग पावर स्रोत: चूंकि तारों के बीच की दूरी लंबी है, वेल्डिंग सिर एकल-बिंदु वेल्डिंग का संचालन करने के लिए उपयुक्त है।तो मशीन उपयुक्त शक्ति 75/100/150 / 200KW निर्वहन ट्रांसफार्मर का चयन करेगी जो वेल्डिंग वेल्डिंग स्रोत के रूप में प्रतिरोध वेल्डिंग के लिए विशेष रूप से उपयोग किया जाता है।वेल्डिंग की ताकत और स्थिरता सुनिश्चित करने के लिए।
3. वेल्डिंग नियंत्रण प्रणाली: माध्यमिक जो माइक्रो कंप्यूटर द्वारा नियंत्रित किया जाता है, प्रत्येक वेल्डिंग स्पॉट की निरंतर वर्तमान की गारंटी के लिए स्वचालित रूप से वर्तमान के उत्पादन की पहचान करेगा।इस बीच, नियंत्रण प्रणाली वोल्टेज मुआवजे के कार्य से सुसज्जित है जो वेल्डिंग स्थान की निरंतर ताकत सुनिश्चित करने के लिए वोल्टेज परिवर्तन के स्वत: पता लगाने के लिए उपयोग किया जाता है।
4. दबावयुक्त तंत्र: प्रत्येक तार पर क्रमशः वेल्डिंग करने के लिए पंक्ति वेल्डिंग इलेक्ट्रोड को चलाने के लिए कई दबाव वाले तंत्र को अपनाया जाता है।
आवेदन:
जाल, पिंजरों, बाड़, प्रबलित तार जाल के बैच वेल्डिंग के लिए उपयुक्त है।आदि।
सामग्री:
1. उच्च परिशुद्धता और लंबे समय से सेवा जीवन के साथ पश्चिम जर्मनी के या संयुक्त राज्य के IXYS से सिलिकॉन नियंत्रण का उपयोग करें।
2. त्वरित प्रतिक्रिया और स्थिर प्रदर्शन के साथ जापान सीमेंस से यूएस और पीएलसी के मोटोरोला से एकीकृत सर्किट का उपयोग करें।
3. जापान पैनासोनिक बुद्धिमान टच स्क्रीन नियंत्रण प्रणाली का उपयोग करें जो स्वचालित बग अलार्म सिस्टम के साथ स्थापित है।
4. निर्मित वोल्टेज में सर्किट के उतार-चढ़ाव के मुआवजे को नियंत्रित करने के लिए स्व-विकसित बुद्धिमान माइक्रो कंप्यूटर वेल्डिंग कंट्रोल सिस्टम का उपयोग करें ताकि वोल्टेज का उतार-चढ़ाव micro 15% के भीतर हो।
5. स्थिर प्रदर्शन के साथ दक्षिण कोरिया SANWO वायवीय घटकों का उपयोग करें।
6. सभी इलेक्ट्रॉनिक घटक आदर्श सेवा जीवन और प्रदर्शन के साथ जापान मित्सुबिशी और ओमरोन से हैं।
7. ट्रांसफार्मर अच्छी चुंबकीय और बिजली चालकता के साथ जापान उच्च शुद्धता सिलिकॉन स्टील शीट को गोद लेता है।
8. उच्च परिशुद्धता सभी डिजिटल कंट्रोल सिस्टम प्रोजेक्शन वेल्डिंग में करंट शंट के कारण प्रभावी रूप से कोल्ड जॉइंट या ढीली वेल्डिंग की समस्याओं को हल करता है।
9. मशीन डिजाइन करने के लिए CE सुरक्षा मानक का कड़ाई से अनुपालन करें।दुर्घटना की दर कम करें।
| मशीन 1: वायर स्ट्रेटनिंग एंड कटिंग मशीन |
सामान्य तार सीधे और काटने की मशीनWL-RSW-6
1) उपयुक्त तार व्यास: 2-6 मिमी 2) सीधे कार्यकुशलता: 18 मीटर / मिनट 3) मैक्स कटिंग की लंबाई 3000 मिमी |
उच्च गति तार सीधे और काटने की मशीन के लिए Wire3mm-mm5mm तार और mm5mm-(7mm तार (2 मॉडल) के लिए
|
| मशीन 2: 2 डी और 3 डी वायर झुकने मशीन |
2D तार झुकने की मशीनस्वचालित 2D झुकने मशीन के लिए mm4mm-bending8mm कार्बन स्टील के तार और Φ4-Φ7mm स्टेनलेस स्टील के तार |
3 डी वायर झुकने की मशीनलोहे के तार 7 अक्ष के लिए स्वचालित 3 डी झुकने मशीन 5) अधिकतम झुकने की गति: 3 मोड़ / सेकंड 6) पोजिशनिंग सटीकता: acy 0.02 ° |
| मशीन ३ : वायर बट वेल्डिंग मशीन |
वायर फ्रेम बट वेल्डिंग मशीनवायवीय एसी पल्स बट वेल्डिंग मशीन |
तार फ्रेम टी बट वेल्डिंग मशीनडबल हेड एसी टी बट वेल्डिंग मशीन |
| मशीन 4: वायर मेष वेल्डिंग मशीन |
मॉडल 11. मैनुअल तार लोड हो रहा है और वेल्डिंग मशीन; 5. कम दक्षता |

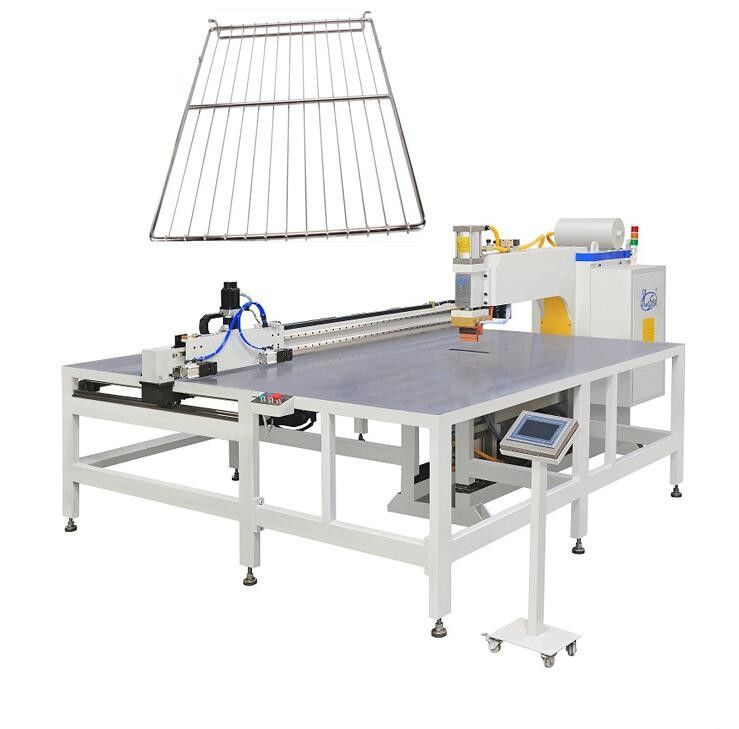

मॉडल 2एक्सवाई एक्सिस स्वचालित फीडर के साथ सिंगल हेड वेल्डिंग मशीन |
मॉडल 31mx3m के भीतर जाल के लिए स्वचालित वायर मेष वेल्डिंग मशीन |
मॉडल 42mx3m के भीतर जाल के लिए स्वचालित वायर मेष वेल्डिंग मशीन |
|
मॉडल 5वायर मेष स्वचालित वेल्डिंग मशीन स्वचालित वायर फिलिंग सिस्टम के साथ |
| मशीन 5: एज वियर्स ट्रिमिंग मशीन |
तार व्यास: 2-8 मिमी
